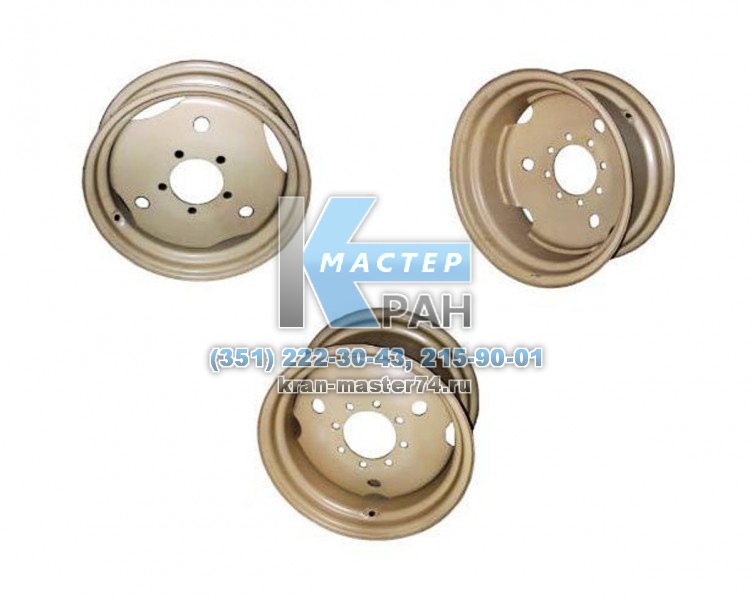

Диск 12х20-3101015А передний (8 шпилек) трактора МТЗ-920, МТЗ-892, МТЗ-1025 (БЗТДиА)
Задний мост - с главной передачей, дифференциалом и конечными передачами. Управление БД – электрогидравлическое.
Передний ведущий мост - с главной передачей, самоблокирующимся дифференциалом, конечными передачами (планетарно-цилиндрическими редукторами). Привод переднего ведущего моста - раздаточная коробка с автоматическим включением ПВМ, два карданных вала и промежуточная опора с предохранительной муфтой.
Размер колеи трактора МТЗ-920 Беларус, мм:
- по передним колесам - 1420-1970
- по задним колесам - 1500-1600, 1800-2100
Наименьший радиус окружности поворота по середине следа внешнего переднего колеса при минимальной колее с подтормаживанием заднего внутреннего колеса, м - 4,5
База трактора, мм - 2450±20
Максимальная глубина преодолеваемого брода, м - 0,85
Длительность непрерывной работы без дозаправки топливом при 80 % загрузке дизеля, ч, не менее - 10
Габаритные размеры трактора МТЗ-920 Беларус, мм:
- длина с грузами и задним навесным устройством в транспортном положении - 4440± 50
- длина без грузов с навесным устройством в транспортном положении - 4060± 50
- длина по наружным диаметрам колес - 3850± 50
- ширина по концам полуосей задних колес - 1970± 50
- высота по кабине - 2850± 50
Шины (основная комплектация):
- передние - 360/70R24
- задние - 18.4R34
Рулевое управление трактора МТЗ-920 Беларус
- усилие поворота рулевого колеса при работающем питающем насосе, Н, не более - 30
- число оборотов рулевого колеса, обеспечивающих полный угол поворота направляющих колес, не более - 6
- свободный ход (люфт) рулевого колеса при работающем питающем насосе, не более - 25
Пределы регулирования рулевого колеса:
- по углу наклона к горизонту с фиксацией в четырех положениях - 25 - 40
- по высоте вдоль оси рулевого вала, мм - 100±20 бесступенчато
Колеса передние ведущие МТЗ 920
|
№
|
Номер
детали
|
Наименование
запчасти
|
Кол-во
|
|
822-3101010
|
Колесо 360/70R24 (в сборе с шиной) (1-6)
|
2
|
|
W12-24-3101020-01,
880.3101012-01
|
Колесо W12x24 (1,2,3,4,5)
|
2
|
|
1
|
W12-24-3101035
|
Обод W12x24 с кронштейнами
|
2
|
|
1
|
8133.3101012
|
Колесо W10x24
|
2
|
|
2
|
W12-24-3101017
|
Диск
|
2
|
|
3
|
52-2301065
|
Шайба
|
12
|
|
3
|
40-3103017-01
|
Гайка
|
16
|
|
4
|
1221-3101011
|
Болт
|
12
|
|
5
|
1221-3101013, М16х1,5-6Н.10.019 ГОСТ 5915-70
|
Гайка
|
12
|
|
7
|
40-3103017-01
|
Гайка
|
16
|
|
7
|
822-3101015
|
Колесо 11.2R24* (в сборе с шиной) (1,2)
|
2
|
