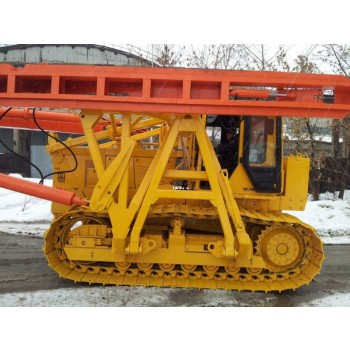

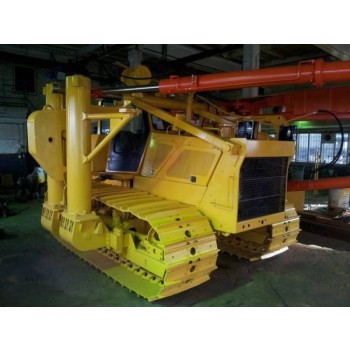

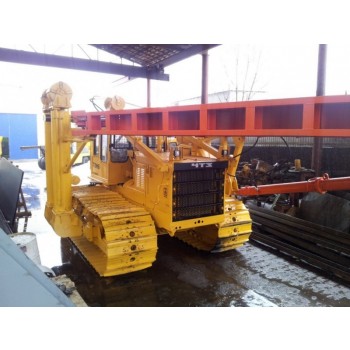

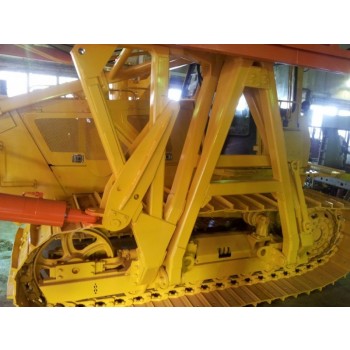

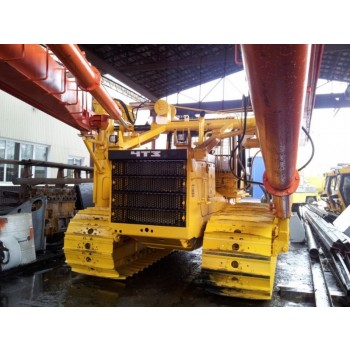

Копер сваебойный СП-49РН с электрогидравлическим управлением

На сайте компании «Кран Мастер» представлен большой ассортимент качественной спецтехники по низкой цене, купить копровую установку СП-49 КоГ-12-0.1.1-01 на базе грейдеров или тракторов Т-170, Т10МБ, Т10Б. Мы продаем детали по выгодным ценам для тракторов, запасные части для копровых установок, кранов, стреловое оборудование. Производим доставку новой спецтехники напрямую от производителя и после капитального ремонта во все населенные пункты России. Оставьте заявку сейчас и наши менеджеры позвонят в удобное для Вас время, консультация и подбор агрегатов, узлов, деталей, для любых видов специализированных машин бесплатно.

Назначение. Копровые установки СП-49РН применяются в строительстве зданий различного назначения для обустройства фундамента, в основном их используют для забивания металлических труб, свай, шпунтов с помощью трубчатых или штанговых молотов. Это мобильные установки с высокой производительностью и автономностью, управление производится с пульта. Эксплуатируются при большой амплитуде температур от -40 до +40, с скоростью ветра до 15 м/с.

Выпускаются копровые сваебойные установки в различных модификациях, что позволяет их применять в строительстве с различными технологиями. Для выполнения большего количества операций базовую комплектацию СП-49 можно дополнить отдельными узлами и деталями.

Преимущества. При производстве сваебойных копров СП-49 проводится тщательная проверка качества комплектующих, что дает гарантию эффективной, надежной и долговечной службы. В нашей компании работают технически грамотные специалисты, которые подберут для Вас оптимальную модель техники и дополнительного оборудования с учетом выполняемых строительно-монтажных операций.

• Копровое оборудование управляется двумя электрогидравлическими 2 джойстиками с встроенной электронной системой предупреждения об условиях проведения рабочих процессов оборудованием и возможных опасностях;
• Небольшой объем эксплуатационной жидкости в гидравлической системе;
• Производится мачта копровая из высококачественных металлов;
• Портал копра производится из квадратной трубы для увеличения прочности конструкции;
• Имеет высокую устойчивость из-за расположения мачты по центру оси трактора;
• Блоки полиспастов имеют цельную конструкцию, так как изготавливаются из листового проката, что делает их службу надежной и долгосрочной;
• Удобный доступ для ремонта или замены ведущего колеса, бортовых редукторов и других деталей.

Принцип работы. Копровая установка СП-49 функционирует следующим образом – на рабочую площадку, где запланировано забивание, погружение приподнимают и подтаскивают подготовленную опору, которую проектно устанавливают, а затем фиксируют в нужном положении. После чего с помощью дизельных или гидравлических молотов сваи погружаются в грунт. Молоты имеют различную грузоподъемность, подобрать оптимальную комплектацию сваебойной установки по выгодной цене и заказать Вы можете, просто оставляя заявку на сайте.

Кроме того копровое оборудование, копры, свае-погружатели и молоты используют для таких работ, как – различные испытания свай, срезка голов свай, оснастка монтажная, обустройство скважин.

Устройство копровой установки СП-49РН

Конструкция в этой спецтехники – модульная, что обеспечивает удобное техническое обслуживание, легкость при дозаправке и ремонте. При возникновении необходимости замены узлов или установки дополнительного оборудования, можно производить отдельными модулями. Конструкция копровой сваебойной установки СП-49РН состоит из следующих основных узлов:

• Транспорт – трактор Т-170, Т10МБ, Т10Б, может устанавливаться грейдер;
• Лебедочная система подъема молота и сваи – копровое оборудование;
• Свае-погружатель – дизельный молот или гидромолот.

В устройство копра также входит – дополнительное оборудование, кабина с управлением и системой безопасности. Устойчивость и безопасность работы установки гарантируется опорными гусеницами с большой шириной.

Технические характеристики копера сваебойного СП-49 РН:

• Максимальная длина сваи – 14 метров;
• Колея (гусеничного хода) – 2282 мм;
• Грузоподъемность – 12000 кг;
• Максимальная масса сваи – 5000 кг;
• Наклон мачты вперед/влево/вправо - 7º;
• Наклон мачты назад - 18º;
• Наклон мачты - 7º;
• Масса сваебойного копера (без молота) – 27600 кг;
• Габаритные размеры (рабочие) – 18510*4830*5210
• Габаритные размеры (транспортные) – 3540*4700*10710;
• Скорость подъема сваи и молота – 16,5 м/мин;
• Удельное давление на грунт (максимальное) – 53,5 кПа;
• Диаметр штока цилиндров - 100 мм;
• Толщина стенок копровой мачты полозьев направляющих - 11 мм;
• Блоки полиспастов производятся из листового проката с высокой прочностью.

Кабина оператора. На виброизолированной платформе установлена каркасная кабина с круговым двойным  остеклением. Сиденье оборудовано рессорами, в вертикальном и продольном направлении регулируется. В кабине для комфортной температуры имеется отопление и кондиционер ВЕБАСТО установлены в базовой комплектации, эргономичное расположение рычагов управления. Панель приборов модернизирована и имеет световые указатели, а сигналами помогают оператору быстро и с высокой точностью производить операции.

Копровое оборудованию. При строительстве сооружений и фундаментов применяют копровое оборудование, которое устанавливается на различные виды техники – гусеничных тракторов, экскаваторов, пневмоколесных кранов. Чаще всего строительным материалом служат железобетонные сваи с квадратным сечением, составными полыми и цельными сваями круглыми, сваи с круглой полостью квадратного сечения, обычные забивные сваи, с кольцевым сечением, металлическим шпунтом. Относят к копровому оборудованию мачты копровые, также оно еще может дополняться сменными молотами, погружателями.

Комплектация сваебойной установки СП-49РН КоГ-12-0.1.1-01:

1.      Копер оборудуется молотом для погружения (забивки свай) – дизель-молотом или гидромолотом и наголовниками для свай.

2.      Буровое оборудование для шнекового способа бурения скважин в сложных категориях грунта.

·      Частота вращения – 1000об/мин;

·      Напряжение – 380 Вт;

Модификации сваебойных копров

• СП49-РН имеет электрогидравлическое управление, оборудован дизельмолотом моделей СП-7; СП-5; СП-75А; СП-6ВМ; СП-76А; СП-77А.
• СП-49РН устанавливается на шасси трактора Т-10МБ, используется для подъема, передвижения и удерживания погружателя свай на мачте;
• СП-49Р применяется на базе трактора Т-10 и всех его модификаций, чтобы подтаскивать, поднимать и устанавливать трубы или сваи на рабочей площадке;
• СП-49РН-14 на шасси трактора Т-10МБ, позволяет эффективно выдвигать мачту с поднятой сваей и  сваепогружателем, а также на него можно навешивать различное дополнительное оборудование
• СП-49Р-14 устанавливается на трактор Т-10 и другие модели такого же типа техники для погружения свай молотами разных модификаций. На этот вид копров можно монтировать разное дополнительное оборудование
• СП-49РН-14 (КоГ-14-0.1.1-01) применяется на шасси болотоходного бульдозера ТС-11.01Я(ЧЕТРА) – имеет высоки показатели надежности при эксплуатации.

Ремонт сваебойных копровых установок СП-49. Чтобы техника специального назначения и оборудование установленное на ней работало стабильно, нужно своевременно проводить техническое обслуживание и ежесменные осмотры агрегатов. Но если машина вышла из строя, мы можем предложить все для проведения профессиональной диагностики и качественного ремонта агрегатов. Специалисты с большим опытом работы со спецтехникой разных видов в короткий срок устранят поломку любых оборудования для забивки свай, узлов, агрегатов, деталей. В компании «Кран-Мастер» ремонт быстро и не дорого любых модификаций сваебойный копровых установок СП-49РН и копрового оборудования.
