Коробка отбора мощности (КОМ) МП08-4215008-01 () автокрана Ульяновец МКТ-16, МКТ-20, МКТ-25, МКАТ-16, МКАТ-20, МКАТ-25, МКТБ-30 «Ульяновец» (ОАО «УМЗ № 2»)
Коробка отбора мощности (КОМ два насоса ) шасси автокрана Ульяновец МКТ-16, МКТ-20, МКТ-25, МКАТ-16, МКАТ-20, МКАТ-25, МКТБ-30 «Ульяновец» (ОАО «УМЗ № 2»)
Коробки отбора мощности (КОМ) предназначены для привода всевозможных рабочих органов оборудования, установленного на автомобильном шасси, посредством карданного вала или гидравлического насоса.
На автокранах Ульяновец применяются следующие коробки отбора мощности (КОМ) :
Коробка отбора мощности (КОМ) МП08-4215008-01 () автокрана Ульяновец МКТ-16, МКТ-20, МКТ-25, МКАТ-16, МКАТ-20, МКАТ-25, МКТБ-30 «Ульяновец» (ОАО «УМЗ № 2»)
Модель: МП08-4215008-01 или МП08-4215008-21
Место установки: Коробка передач
Отбор мощности: Верхняя крышка
Кол-во выходных элементов: 2
Привод: фланец/фланец
Шасси:
Вес: 80 кг
Объем: 0,12 м3
Коробка отбора мощности (КОМ) МП02-4215008-11 автокрана предназначена для двухнасосной гидравлической системы.
Коробка отбора мощности МП02-4215008-11 служит для отбора мощности от вала коробки передач для привода вспомогательных агрегатов и механизмов, а именно - привода гидронасоса. Коробка отбора мощности (КОМ) МП02-4215008-01 устанавливается на автокраны Ульяновец МКТ-16, МКТ-20, МКТ-25, МКАТ-16, МКАТ-20, МКАТ-25, МКТБ-30 «Ульяновец» (ОАО «УМЗ № 2»). шасси
Коробка отбора мощности представляет собой механическую коробку передач, тип и характеристика которой зависят от назначения того оборудования, которое она приводит в действие. В соответствии с количеством дополнительного оборудования на одном ТС может быть установлено от однонасосная или двухнасосная коробка отбора мощности
Присоединительные размеры КОМов и гидравлических насосов унифицированы, особенно это удобно, когда насос необходимо монтировать непосредственно на корпус КОМа. Кроме этого, в номенклатуре вспомогательных частей ккоробкам отбора мощности предусмотрена большая гамма дополнительных переходных элементов, например, фланцев для выхода под карданную передачу.
Альтернативная маркировка: МП02-4215008-01, МП02-4215008-11, МП08-4215008-01, МП08-4215008-21

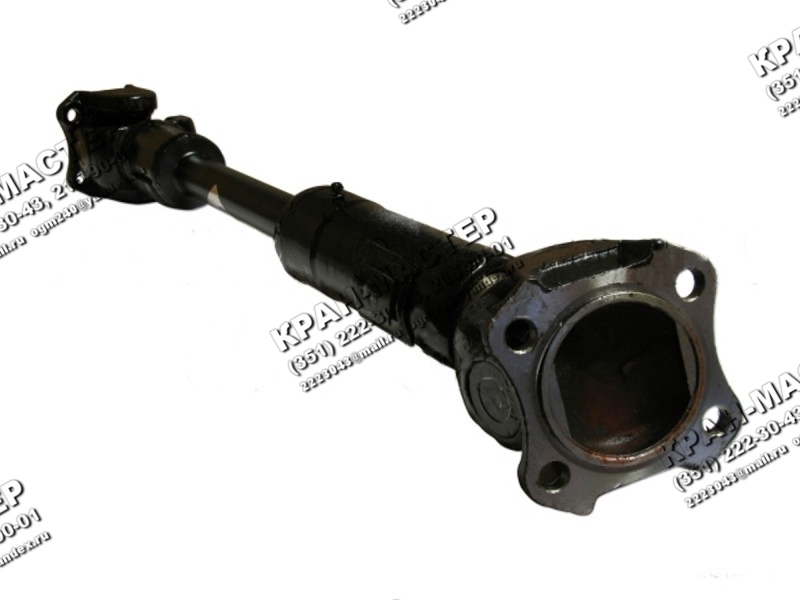

Привод насосов (КОМ) МКТ-25.1065.12.10.00 автокрана
1- сферическая опора; 2 - коробка отбора мощности (КОМ); 3, 5 - фланцы; 4 - кольцо; 6 - пробка; 7, 10 - шайбы; 8 - болт; 9 - гайка; 11, 13 - карданный вал.
Коробка отбора мощности (КОМ) МП08-4215008-01 (МКТ-25.1065.12.10.00) автокрана
1 - планка; 2, 33, 35, 37-шестерни; 3 - пневмоцилиндр; 4-прокладка; 5, 13, 28 - крышки; 6 - сапун; 7 - картер; 8 - рычаг; 9, 23 - выключатели; 10 - штырь; 11, 41 - заглушки; 12, 15, 17, 25 - подшипники; 14, 20-шестерни; 16-ось; 18-втулка; 19-вал; 21, 43, 44, 46 - вилки; 22 - болт; 24 - муфта; 26 - фланец; 27- манжета; 29- винт; 30-шпонка 31, 42 - пружины; 32 - предохранитель; 34, 36 - головки вилки; 38 - штифт; 39,40 - шарики; 45 - винт.
Принцип работы
Привод насосов 310.2.112.03.06 и 310.2.56 .03.06 осуществляется от коробки отбора мощности 2 через карданные валы 13.
Коробка отбора мощности смонтирована на верхней крышке картера коробки передач.
В гнездах картера 7 на шарикоподшипниках 12 установлены валы 19.
На валах на шарикоподшипниках 17 установлены шестерни 20. На оси 16 на роликоподшипниках 15 установлена шестерня14, которая постоянно находится в зацеплении с зубчатым венцом первичного вала коробки передач и с двумя шестернями20. На картере 7 установлены два пневмоцилиндра 3 со штоками и вилками 2.
При передвижении крана шестерни 20 свободно вращаются на подшипниках, валы 19 при этом остаются неподвижными.
При включении привода насосов включается муфты 24 входят в зацепление с валами 19. При этом вращение передается валам 19 и далее через карданные валы насосам. Муфты перемещаются вилками 21 с помощью пневмоцилиндров 3.
Коробка отбора мощности КОМ МП08-4215008-01 (МП08-4215008-21)
КОМ устанавливается на КП мод. "-142 (-144;-152;-154)" с механизмом управления центрального исполнения.
- Направление вращения валов КОМ совпадает с направлением вращения коленчатого вала двигателя.
- Отбор мощности возможен только на стоянке или во время движения автомобиля без переключения передач.
- Включение КОМ - электропневматическое.
Технические характеристики
Максимальная отбираемая мощность от каждого вала КОМ | - 75 кВт (100 л.с) |
Максимальная отбираемая мощность от обоих валов КОМ | - 110 кВт (150 л.с) |
Максимальная отбираемая мощность от венца "3" | - 22 кВт (30 л.с) |
Максимальный крутящий момент на валах КОМ | - 320 Нм (32 кгс м) |
Передаточные отношения скорости вращения коленчатого вала двигателя к скорости вращения выходных валов КОМ в зависимости от модели КП: |
КП "-142 (-144)" | - 1,6 - вал "1", 1,6 - вал "2" |
КП "-152 (-154)" при низшей передаче в делителе | - 1,6 - вал "1", 1,6 - вал "2" |
КП "-152 (-154)" при высшей передаче в делителе | - 1,3 - вал "1", 1,3 - вал "2" |
Геометрические параметры установки КОМ в зависимости от модели КП, мм: |
КП "-142 (-144)" | А=1064, Б=113 |
КП "-152 (-154)" | А=1244, Б=103 |
Параметры зубчатого венца "3": число зубьев z=14; модуль m=2; da=29.6 мм. |
Запчасти для коробки отбора мощности можно приобрести по отдельности.
Коробка отбора мощности (КОМ) МП08-4215008-01 автокрана применяется на автокранах Ульяновец МКТ-16, МКТ-20, МКТ-25, МКАТ-16, МКАТ-20, МКАТ-25, МКТБ-30 «Ульяновец» торговой марки. Коробка предназначена дя двухнасосной гидравлической системы. Производство - ОАО «УМЗ № 2»
