Устройство и принцип работы гидроцилиндра ГЦ 40.063.00.00 (ELS-45.63.1680) (63х50х1680)

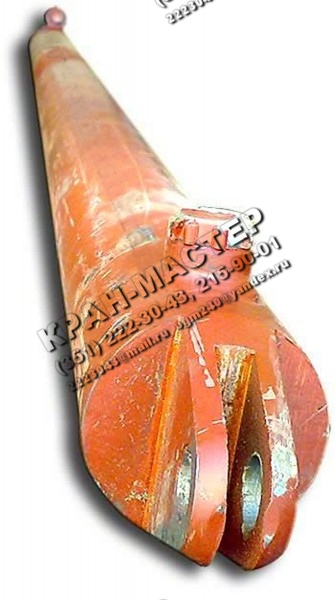

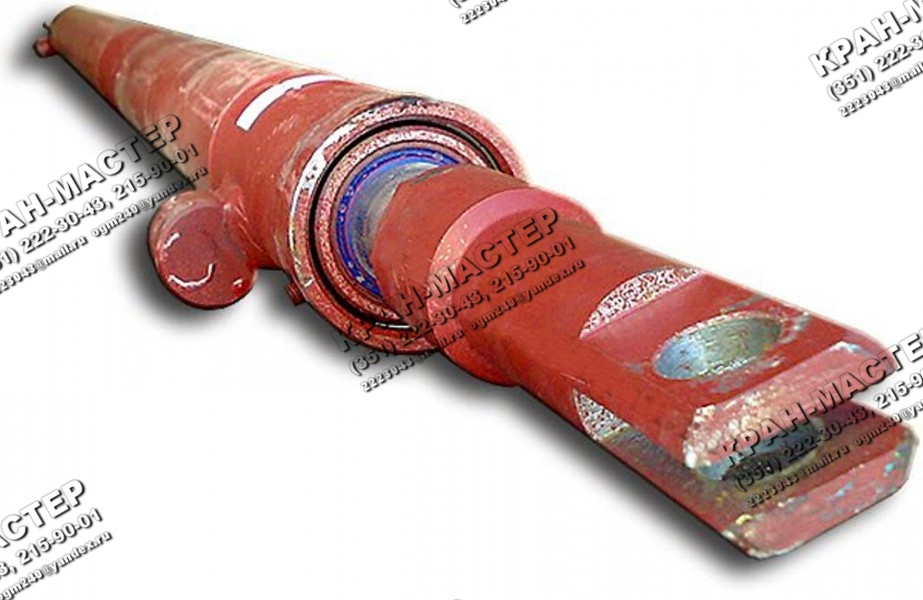

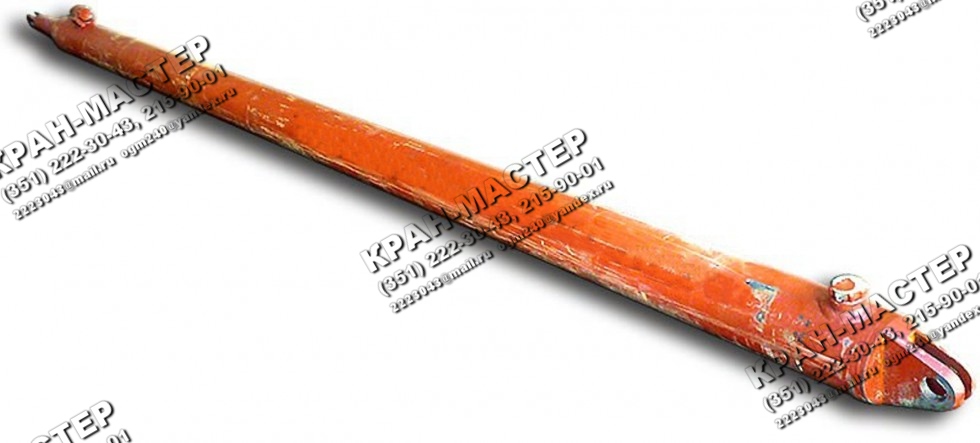

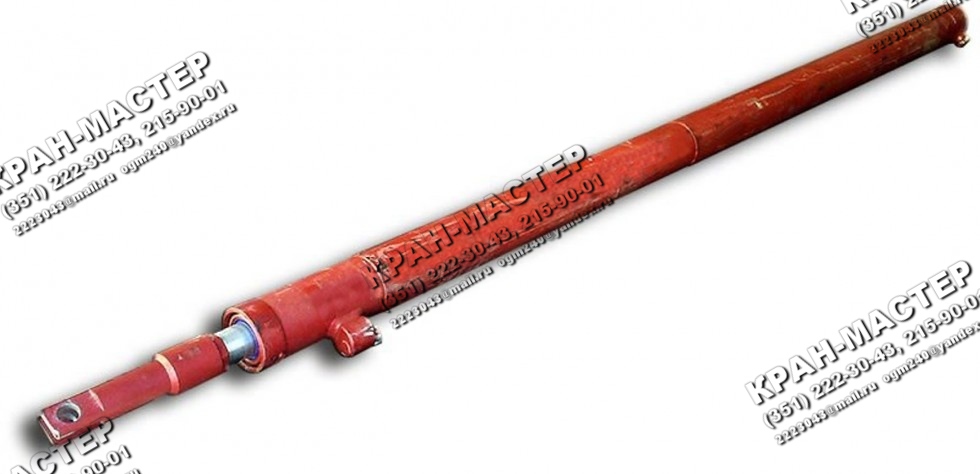

Гидроцилиндр ГЦ 40.063.00.00 (ELS-45.63.1680) (63х50х1680) предназначен для выдвижения и втягивания выносных опор при установке крана на рабочей площадке.
Гидроцилиндр ГЦ 40.063.00.00 (ELS-45.63.1680), ЦГ-63.40х1680.01 используется для выдвижения (втягивания) выносных опор в крановой технике. По конструктивному исполнению и принципу действия цилиндр является поршневым двустороннего действия с односторонним штоком.
Гидроцилиндр ГЦ 40.063.00.00 (ELS-45.63.1680) (63х50х1680) раздвижения опор автокрана устанавливаются на автокраны Челябинец следующей серии КС-45721, КС-55730, КС-55732, КС-55733, КС-65711.
Гидроцилиндр ГЦ 40.063.00.00 (ELS-45.63.1680) не имеет ограничений по рабочему положению, функционирует в любом положении, обеспечивая при этом устойчивость штока.
На автокранах Челябинец КС-45721, КС-55730, КС-55732, КС-55733, КС-65711 установлены гидроцилиндры двух типов:
- Гидроцилиндр ГЦ 40.063.00.00 (ELS-45.63.1680) (63х50х1680) выдвижения (раздвижения) опор автокрана
- Гидроцилиндр ЦГ-63.40х1680.01 (63х50х1680) выдвижения (раздвижения) опор автокрана
Гидроцилиндр ГЦ 40.063.00.00 (ELS-45.63.1680) (63х50х1680) выдвижения (раздвижения) опор автокрана
1 – проушина; 2 – гайка; 3 – кольцо стопорное; 4 – шайба; 5 - кольцо пружинное; 6, 7, 15– кольца уплотнительные; 8, 14, 17 – манжеты; 9– крышка; 10 – гильза; 11 – проставка; 12 – шток; 13 – поршень; 16 – кольцо защитное; 18 -манжетодержатель, 19 – сегмент; 20 - грязесъемник.
Принцып работы
При подводе жидкости к отверстию А происходит выдвижения штока, а при подводе в отверстие Б втягивание штока гидроцилиндра.
Гидроцилиндр ЦГ-63.40х1680 (63х50х1680) выдвижения (раздвижения) опор автокрана
1 – поршень; 2 – гильза; 3 – втулка; 4 – винт стопорный; 5 - кольцо пружинное; 6 – шток.
Принцып работы
При подводе жидкости к отверстию А происходит выдвижения штока, а при подводе в отверстие Б втягивание штока гидроцилиндра.
При подаче давления в поршневую полость гидроцилиндра ГЦ 40.063.00.00 (ELS-45.63.1680), ЦГ-63.40х1680.01 рабочая жидкость выдвигает шток, а рабочая жидкость из штоковой полости через отверстие направляется на слив. При подаче давления в штоковую полость гидроцилиндра второй секции рабочая жидкость, заполняя штоковую полость, втягивает шток, а рабочая жидкость из поршневой полости направляется на слив.
Альтернативная маркировка: КС-45717.31.300-3 , ГЦА 01.000-03, ЦГ-63.40х1680.01
Эксплуатация гидроцилиндра опоры
Эксплуатация гидроцилиндра раздвижения выносных опор автокрана должна производиться в соответствии с руководством по эксплуатации автокрана, где используется гидроцилиндр ГЦ 40.063.00.00 (ELS-45.63.1680) (ЦГ-63.40х1680.01), с учётом функционального назначения и в соответствии с требованиями ГОСТ 16514-96.
Монтаж, эксплуатация, демонтаж гидроцилиндра опор должны вестись персоналом, ознакомленным с правилами эксплуатации как автокрана, так и входящего в его состав гидроцилиндра опоры при строгом соблюдении техники безопасности.
Рабочие жидкости, применяемые для успешного функционирования гидроцилиндра выдвижения (раздвижения) выносных опор автокрана ГЦ 40.063.00.00 (ELS-45.63.1680) (ЦГ-63.40х1680.01), должны иметь кинематическую вязкость 8...2000 мм /с в температурном диапазоне окружающей среды от минус 60-ти до плюс 55-ти градусов по Цельсию и температур рабочей жидкости от минус 10-ти до плюс 80-ти градусов по Цельсию
Класс чистоты рабочей жидкости не должен быть грубее 14 по ГОСТ 17216-2001. Тонкость фильтрации рабочей жидкости - 25 мкм
Хранение и транспортировка
Хранение и транспортировка гидроцилиндра выдвижения (раздвижения) ГЦ 40.063.00.00 (ELS-45.63.1680) (ЦГ-63.40х1680.01) по ГОСТ 15108-80. Хранить в закрытых помещениях на стеллажах.
