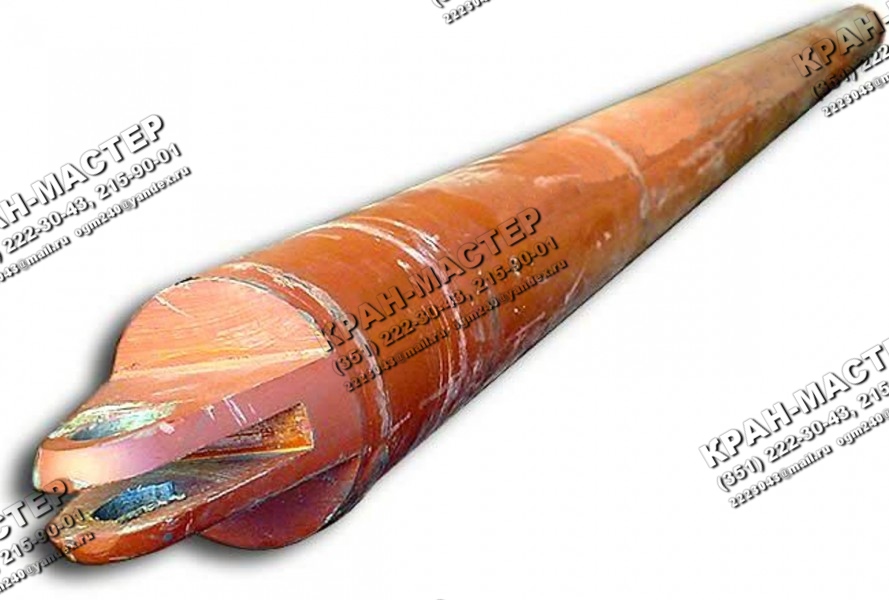

При подаче давления в поршневую полость гидроцилиндра ГЦ 40.063.00.00 (ELS-45.63.1680)  рабочая жидкость выдвигает шток, а рабочая жидкость из штоковой полости через отверстие направляется на слив. При подаче давления в штоковую полость гидроцилиндра второй секции рабочая жидкость, заполняя штоковую полость, втягивает шток, а рабочая жидкость из поршневой полости направляется на слив.

Техническая характеристика

 Возможные неисправности и способы их устранения

Эксплуатация гидроцилиндра опоры

Эксплуатация гидроцилиндра раздвижения выносных опор автокрана должна производиться в соответствии с руководством по эксплуатации автокрана, где используется  гидроцилиндр ГЦ 40.063.00.00 (ELS-45.63.1680), с учётом функционального назначения и в соответствии с требованиями ГОСТ 16514-96.

Монтаж, эксплуатация, демонтаж гидроцилиндра опор должны вестись персоналом, ознакомленным с правилами эксплуатации как автокрана, так и входящего в его состав гидроцилиндра опоры при строгом соблюдении техники безопасности.

Рабочие жидкости, применяемые для успешного функционирования гидроцилиндра выдвижения (раздвижения) выносных опор автокрана  ГЦ 40.063.00.00 (ELS-45.63.1680), должны иметь кинематическую вязкость 8...2000 мм /с в температурном диапазоне окружающей среды от минус 60-ти до плюс 55-ти градусов по Цельсию и температур рабочей жидкости от минус 10-ти до плюс 80-ти градусов по Цельсию

Класс чистоты рабочей жидкости не должен быть грубее 14 по ГОСТ 17216-2001. Тонкость фильтрации рабочей жидкости - 25 мкм

Хранение и транспортировка

Хранение и транспортировка гидроцилиндра  выдвижения (раздвижения) ГЦ 40.063.00.00 (ELS-45.63.1680)) по ГОСТ 15108-80. Хранить в закрытых помещениях на стеллажах.
