Фланец КС-3575А.14.033 коробки отбора мощности (ЗИЛ) автокрана КС-3575А на шасси ЗИЛ-133 ГЯ или МАЗ-6303
Каталожный номер: КС-3575А.14.033
Место установки: Коробка отбора мощности
Место установки: Коробка передач
Включение: пневматическое;
Количество шлицов фланца: 18
Внутренний диаметр фланца: 40мм
Шасси: ЗИЛ-133ГЯ
Вес: 3, кг
Объем: 0,13 м3
Фланец КС-3575А.14.033 привода гидронасоса это плоское кольцо или диск с равномерно расположенными отверстиями для болтов и шпилек, используемые для прочного и герметичного соединения труб и трубопроводной арматуры, присоединения их к машинам, аппаратам и ёмкостям, для соединения валов и других вращающихся деталей. Фланцы различают по размерам, способу крепления и форме уплотнительной поверхности.
Фланец КС-3575А.14.033 используется для закрепления карданного вала к нему, от агрегата. Данное соединение довольно надежно, но требует регламентной проверки на ослабление.
Применение на технике
Фланец КС-3575А.14.033 используется в конструкции привода коробки отбора мощности (КОМ) КС-3575А.14.000-1 (ЗИЛ) автокрана КС-3575А на шасси ЗИЛ-133 ГЯ или МАЗ-6303.
Привод насоса ЗИЛ-133 ГЯ

№
|
Наименование
|
Артикул
|
|
Привод насоса
|
КС-3575А.14.000-1
|
1
|
Шплинт
|
2Х16.397
|
2
|
Шайба
|
8.11371
|
3
|
Ось
|
22-8Х4Х22.9650
|
4
|
Вилка
|
КС-3575А.14.015-1
|
5
|
Шайба
|
20.9647
|
6
|
Шплинт
|
2,5Х30.397
|
7
|
Рычаг
|
КС-3575А.14.220-1
|
8
|
Ось
|
КС-3575А.14.014-1
|
9
|
Шайба
|
КС-3575А.14.013-1
|
10
|
Пружина
|
КС-3575А.14.012-1
|
11
|
Крышка люка
|
КС-3575А.71.005
|
12
|
Рычаг
|
КС-3575А.14.210-1
|
13
|
Ручка
|
КС-3575А.70.018
|
14
|
Табличка
|
КС-3575А.71.004
|
15
|
Шпилька
|
КС-3575А.14.011-1
|
16
|
Вал карданный
|
КС-3575А.14.020
|
17
|
Коробка отбора мощности
|
КС-3575А.14.10-1
|
18
|
Болт*
|
М16Х16*
|
19
|
Болт
|
М10Х1,25Х80,7805
|
20
|
Шайба пружинная*
|
10,1/05168/73*
|
21
|
Шайба плоская*
|
10Х18,1/26386/01*
|
22
|
Кронштейн
|
КС-3575А.14.230-1
|
23
|
Шайба*
|
6*
|
24
|
Гайка*
|
М6*
|
25
|
Рым-болт*
|
14 1701350
|
26
|
Вилка
|
КС-3575А.71.003
|
27
|
Гайка
|
М16.5915
|
28
|
Болт
|
М12Х25.7798
|
29
|
Шайба
|
12.6402
|
30
|
Шайба
|
КС-3575А.14.009
|
31
|
Фланец
|
КС-3575А.14.002
|
32
|
Кольцо
|
КС-3575А.14.001
|
33
|
Гайка
|
М10Х1,25.15522
|
34
|
Болт
|
М10Х30.7805
|
35
|
Шпилька
|
КС-3575А.14.016-1
|
36
|
Болт
|
М16Х50.7798
|
37
|
Шайба
|
16.6402
|
38
|
Гидронасос
|
210.25.16.216Б
|
39
|
Прокладка
|
КС-3575А.14.005
|
40
|
Шайба
|
10.6402
|
41
|
Болт
|
М10Х1,25Х95.7805
|
42
|
Кронштейн
|
КС-3575А.14.010
|
43
|
Гайка
|
М10.5927
|
44
|
Болт
|
12Х35.7798
|
45
|
Гайка
|
М12.5915
|
Фланцы для коробки отбора мощности (МаЗ, )

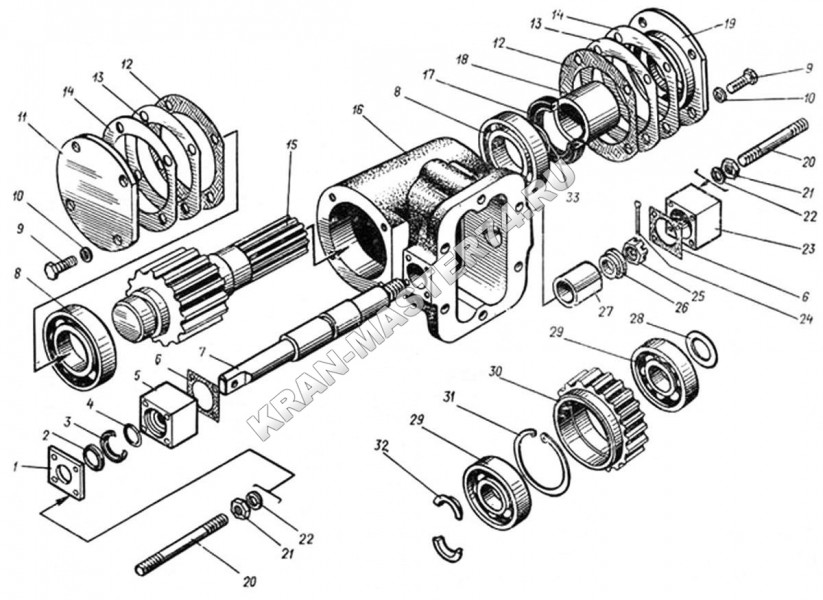

Коробка отбора мощности (КОМ) КС-3575А.14.000-1

1-Крышка, 2-Скребок, 3-Манжета, 4-Кольцо, 5-Крышка, 6-Прокладка, 7-Ось, 8-Подшипник, 9-Болт, 10-Шайба, 11-Крышка, 12-Прокладка, 13-Прокладка, 14-Прокладка, 15-Вал-шестерня, 16-Корпус, 17-Сальник, 18-Втулка, 19-Крышка, 20-Шпилька, 21-Гайка, 22-Шайба, 23-Крышка, 24-Шплинт, 25-Гайка, 26-Шайба, 27-Втулка, 28-Шайба дистанционная, 29-Подшипник, 30-Колесо зубчатое, 31-Кольцо, 32-Втулка, 33-Кольцо.
Принцип работы
Привод насосов осуществляется от коробки отбора мощности 2 через карданные валы 13.
Коробка отбора мощности смонтирована на верхней крышке картера коробки передач.
В гнездах картера 7 на шарикоподшипниках 12 установлены валы 19.
На валах на шарикоподшипниках 17 установлены шестерни 20. На оси 16 на роликоподшипниках 15 установлена шестерня КС-4572А.14.103 "14", которая постоянно находится в зацеплении с зубчатым венцом первичного вала коробки передач и с двумя шестернями КС-4572А.14.102 "20". На картере 7 установлены два пневмоцилиндра 3 со штоками и вилками 2.
При передвижении крана шестерни 20 свободно вращаются на подшипниках, валы 19 при этом остаются неподвижными.
При включении привода насосов включается муфты 24 входят в зацепление с валами 19. При этом вращение передается валам 19 и далее через карданные валы насосам. Муфты перемещаются вилками 21 с помощью пневмоцилиндров 3.
