Прибор безопасности ОКМ-1 для подъемников (вышек) и кранов-манипуляторов Инман, Велмаш, Соломбалец, Атлант, Palfinger.
Ограничители грузоподъемности (предельного груза) ОКМ-1 различных исполнений служат для защиты подъемников (вышек) и кранов-манипуляторов от перегрузок при подъеме груза.
Ограничители ОКМ-1 имеют световую и звуковую сигнализацию, оснащены встроенными реле для подключения исполнительного электрогидроклапана, комплектуются защитным кожухом, облегчающим установку прибора на грузоподъемной машине и защищающем от механических повреждений микропроцессорный блок прибора.
Отличительной особенностью ограничителей ОКМ-1 является возможность установки одного или двух порогов срабатывания в зависимости от зоны вылета люльки или рабочего оборудования манипулятора. Зона вылета определяется концевыми выключателями.
Ограничители имеют различные варианты исполнений в зависимости от вида грузоподъемной машины, типа датчика и дополнительного оборудования.
Исполнения ограничителя ОКМ-1, предназначенные для использования в составе крана-манипулятора, обычно оснащаются разными типами датчиков давления, которые устанавливаются в гидроцилиндр подъема стрелы крана.
Применяемость на технике: Инман, Велмаш, Соломбалец, Атлант, Palfinger.
Прибор безопасности ОКМ-1 устанавливается на краны-манипуляторы и гидроманипуляторы Синегорец-25, Синегорец-75, гидроманипуляторы Лесхозмаш серии МУГ-70М, МГМ-40А, гидроманипуляторы ИНМАН серии ИМ-20, ИМ-50, ИМ-95, ИМ-150, ИМ-240, ИФ-300, гидроманипулятор ОМТЛ-70, ОМТЛ-97, гидроманипулятор СФ-65С, кран-манипуляторы ИК-1502, гироманипулятор Loglift 65, гидроманипулятор Fiskars 65, гидроманипулятор СФ-65 (Соломбалец), гидроманипулятор ПЛ-70-01, ПЛ-70-02, ОМТЛ-70-01, ОМТЛ-70-02, ОМТЛ-70-03 03 (ВелМаш), гидроманипулятор ОМТЛ-97 (ВелМаш) ОМТ-97М (велмаш), гидроманипулятор ЛВ-185-10 (Атлант 90), ЛВ-185-14 (Майкоп).СФ, ПЛ, ЛВ, Loglift, Fiskars, Jonsered, UNIC, Dong, Soosan, Kanglim, DongYang, Hiab, Hangil, Dinex, CSS, Horyong.
Габаритные и присоединительные размеры
1 - блок компрессорный, 2 - датчик давления, 3 - нормировщик, 4 - козырек, 5 - кронштейн MF - 001, 6 - преоброзователь тензокодовый (ПТК), 7 - датчик растяжения тензометрический.
Имеются варианты исполнений ограничителя, оборудованные специальными тензометрическими датчиками, датчиками с цифровой связью, а так же исполнения с дополнительным блоком коммутации, при помощи которого возможно обрабатывать сигналы одновременно с нескольких датчиков, посредством которых контролируется как давление в гидроцилиндре подъема стрелы, так и вес груза на крюке, что позволяет обеспечить надежную защиту крана-манипулятора, имеющего грузовую характеристику с переменным грузовым моментом в зависимости от вылета стрелы.
Варианты исполнения прибора ОКМ-1
- с одним или двумя датчиками (для оснащения подъемников (вышек) с двумя люльками) типа ДН-3 или ДН-6;
- с тремя или четырьмя специальными тензодатчиками, предназначенными для установки под люльку (в этом случае используется специальный сумматор);
- со специальным бесшарнирным модулем типа МДН.
Кроме того, возможности прибора так же могут быть расширены путем использования блока коммутации, посредством которого возможно обрабатывать сигналы с нескольких датчиков, одновременно контролирующих как давление в гидроцилиндре подъема стрелы, так и вес груза в люльке, что позволяет не допустить перегруза подъемника при любом положении стрелы.
Технические характеристики
|
Условное обозначение ОКМ-1
|
ТУ 4892-012-56881165-2005
|
|
Рабочее давление, Рном
|
25-40МПа
|
|
Запас прочности датчика давления (не менее)
|
3,0
|
|
Род электрического тока
|
Постоянный
|
|
Напряжение питания, В
|
от 12 до 24
|
|
Колебания напряжения питания
|
-15% до +25%
|
|
Ток, потребляемый устройством, А (не более)
|
0,01
|
|
Величина тока нагрузки, А (не более)
|
2А при Uпит 24В пост. тока
|
|
Среднее время наработки на отказ, час
|
1000
|
|
Срок службы до списания, лет
|
10
|
|
Климатическое исполнение по ГОСТ 15150
|
У1
|
|
Рабочая температура
|
-40°С до +55°С
|
|
Защита от попадания посторонних тел ГОСТ 14254
|
IP65
|
|
Габаритные размеры, мм (без кабеля)
|
144х125
|
|
Масса, кг, не более
|
1,2
|
Схема ограничителя ОКМ-1 с дополнительным блоком коммутации
Для оборудования подъемников (вышек) применяются различные исполнения ограничителя предельного груза «ОКМ»-1, служащие для защиты подъемника от перегрузок при подъеме груза и предупреждения машиниста о перегрузке путем включения световой и звуковой сигнализации.
Исполнения ограничителя различаются типом и количеством используемых датчиков.

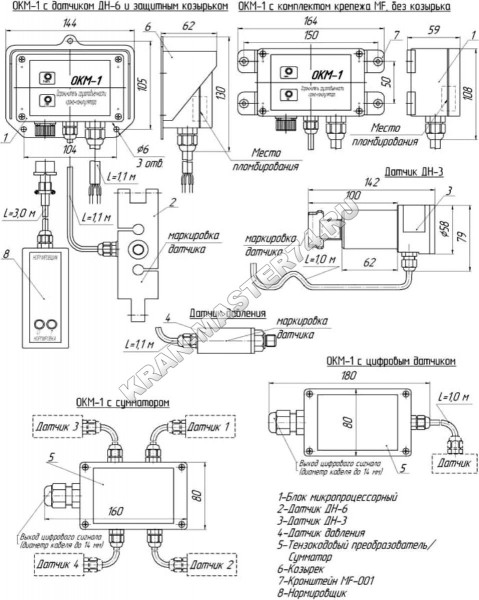

Габаритные и присоединительные размеры ограничителя ОКМ-1 для подъемников (вышек) с различными типами датчиков
УСТРОЙСТВО И РАБОТА ПРИБОРА
ОКМ-1 состоит из блока микропроцессорного (1), датчика давления (2) или растяжения (7), которые могут быть снабжены тензокодовым преобразователем (6) и нормировщика (3). Прибор может поставляться с защитным козырьком (4) или с комплектом крепежа (5).
Общий вид, габаритные и установочные размеры ОКМ-1 приведены на Рис. 2.1. Сигнал с датчика поступает на вход электронного блока. В случае использования отдельного тензокодового преобразователя сигнал с датчика сначала поступает на его вход, а затем, в оцифрованном виде, на вход электронного блока. Электронный блок собран на печатной плате и установлен в корпусе прибора. Структурная схема электронного блока приведена на Рис 2.2. В состав электронного блока входят: АЦП, микроконтроллер, оптронные ключи и светодиодные индикаторы.
Светодиодные индикаторы выведены наружу через отверстия в крышке.
Электронная схема ОКМ-1 выполняет функцию сравнения действующей нагрузки с заданной при настройке величиной порога срабатывания и вырабатывает:
- предупредительный сигнал − при нагрузке свыше 90%;
- запрещающий сигнал − при нагрузке свыше 110%.
Конструкция ограничителя предусматривает возможность задания двух порогов срабатывания ограничителя – основного и дополнительного. Дополнительный порог служит для задания повышенного уровня срабатывания ограничителя.
Функция дополнительного порога осуществляется посредством концевого выключателя, устанавливаемого на грузоподъемной машине и подключаемого к ограничителю через сервисный разъем.
Дополнительный режим реализуется при замыкании концевого выключателя.
