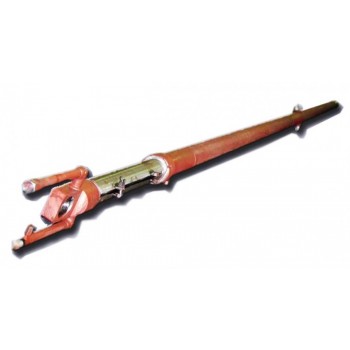

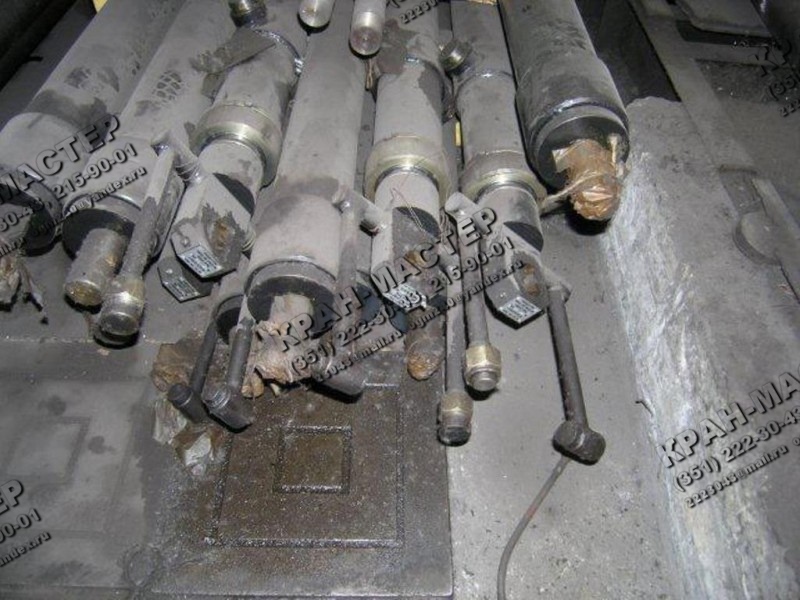

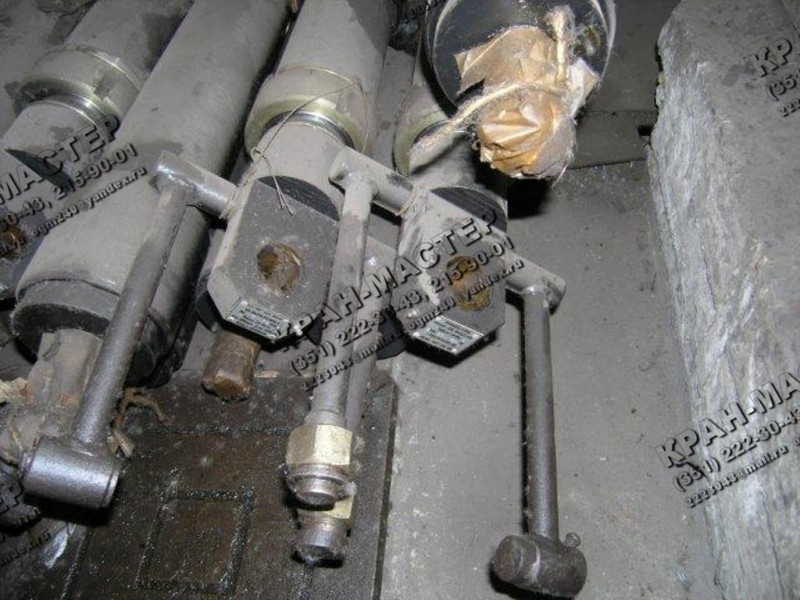

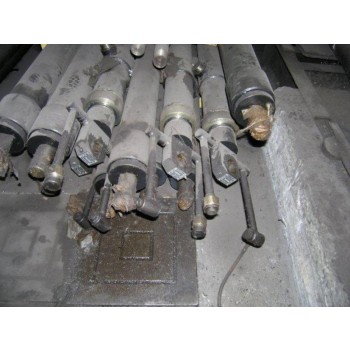

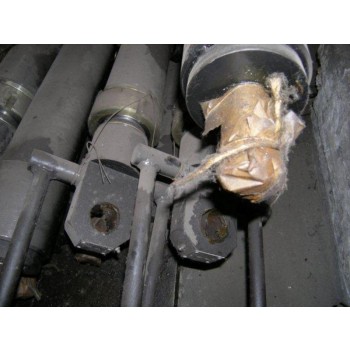

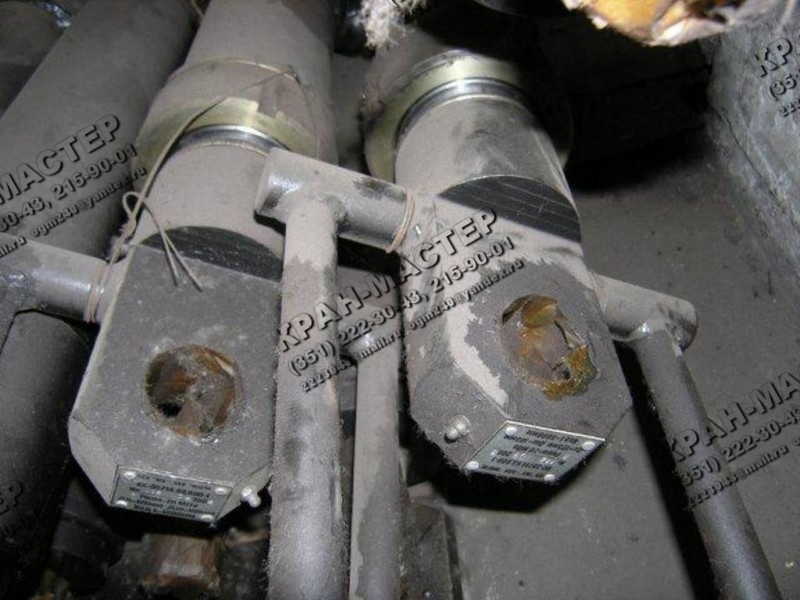

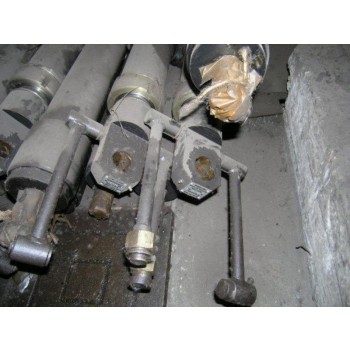

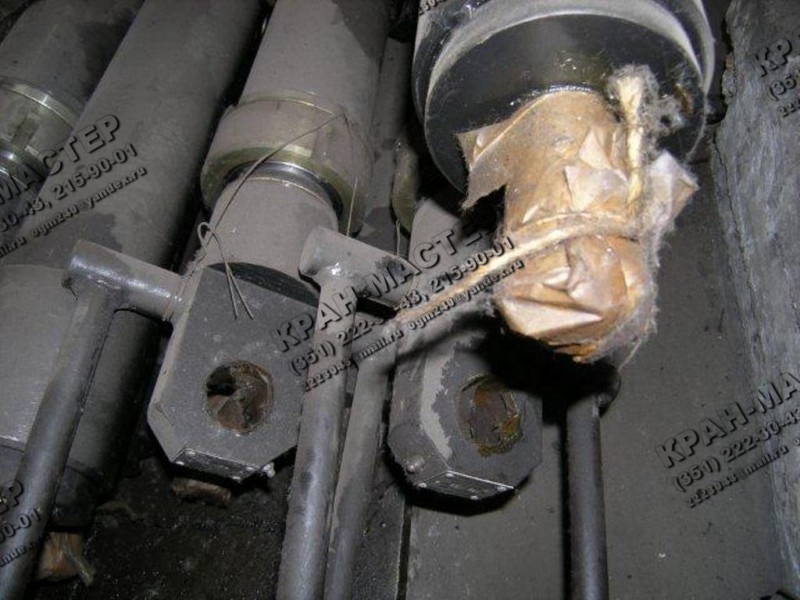

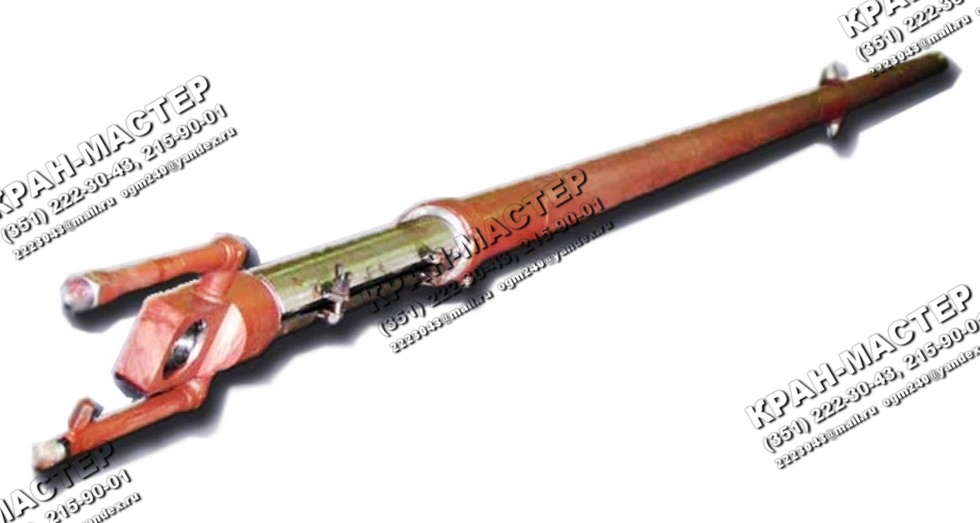

Гидроцилиндр КС-35714.63.900-1 (125х100х5000) выдвижения (втягивания) секций телескопической стрелы автокрана Ивановец КС-35714-2, КС-35715-2 (2 секции, г/п 17т.)
Кликните для увеличения.
| |
Гидроцилиндр КС-35714.63.900-1 (125х100х5000) выдвижения (втягивания) секций телескопической стрелы автокрана Ивановец КС-35714-2, КС-35715-2 (2 секции, г/п 17т.)
Артикул: КС-35714.63.900-1
Гидроцилиндр КС-35714.63.900-1 (125х100х5000) является частью системы гидрооборудования автокрана и предназначен для выдвижения (втягивания) секций телескопической стрелы автокранов Ивановец КС-35714-2, КС-35715-2, при выходе из строя с незначительными повреждениями подлежит ремонту с заменой РТИ.
Цена: по согласованию
+7 (351) 222-30-43, e-mail: 2223043@mail.ru
8 (800) 500-60-36
|
Гидроцилиндр КС-35714.63.900-1 (125х100х5000) выдвижения (втягивания) секций телескопической стрелы автокрана Ивановец КС-35714-2, КС-35715-2 (2 секции, г/п 17т.) Обозначение: КС-35714.63.900-1 Диаметр поршня, мм - 125 Диаметр штока, мм - 100 Ход поршня, мм - 5000 Габаритные размеры, мм - 7000х250х250 Давление номинальное, МПа (кгс/см2) - 20 (200) Подробнее: Чертеж гидроцилиндра КС-35714.63.900-1 выдвижения стрелы автокрана КС-35714, КС-35715
Гидроцилиндр КС-35714.63.900-1/-02;-04 (125х100х5000) телескопирования - объемный гидродвигатель, обеспечивающий выдвижение (втягивание) подвижных секций стрелы автокрана с грузом и без груза. Гидроцилиндр выдвигает вторую секцию стрелы с пакетом, а канатно-блочная система автокрана (блоки полиспастов) выдвигает одновременно третью секцию стрелы. Причем выдвижение третьей секции возможно только после полного выдвижения второй секции, а втягивание производится в обратном порядке.Гидроцилиндр не имеет ограничений по рабочему положению, функционирует в любом положении, обеспечивая при этом устойчивость штока,
Гидроцилиндры в крановой технике делятся на два вида – одностороннего действия и двухсторонние. В односторонних поршень в процессе поступательного движения нагнетает давление в одном направлении, в двухсторонних – в обоих. Возврат поршня в первом случае осуществляется принудительно, во втором – самостоятельно.
Гидроцилиндр КС-35714.63.900-1 используется для выдвижения (втягивания) секций телескопической стрелы автокрановИвановец КС-35714-2, КС-35715-2 (стрела 2 секции, г/п 17т.). По конструктивному исполнению и принципу действия цилиндр является поршневым двустороннего действия с односторонним штоком. При подаче давления в поршневую полость гидроцилиндра второй секции рабочая жидкость выдвигает шток, а рабочая жидкость из штоковой полости через отверстие направляется на слив. При подаче давления в штоковую полость гидроцилиндра второй секции рабочая жидкость, заполняя штоковую полость, втягивает шток, а рабочая жидкость из поршневой полости направляется на слив.
Альтернативная маркировка: КС-35714.63.900-1, КС-35714.63.900-02, КС-35714.63.900-04 Область применения – используется в целях выдвижения (втягивания) секций стрелы, гидроцилиндр выдвижения увеличивают площадь работы автокрана.
Устройство и принцип работы
1 - гильза; 2, 9 - вкладыши направляющие; 3, 13 - вкладыши опорные; 4 - поршень; 5 - шток; 6, 8, 16, 19, 20 - кольца уплотнительные; 7 - проставка; 10 - контргайка; 11 - гайка; 12- втулка направляющая; 14 - грязесъемник; 15 - проушина; 17 - подшипник; 18 - кольцо стопорное; 21 - кольцо профильное уплотнительное; 22, 24, 25 - кольца резиновые поджимные; 23 - кольцо профильное уплотнительное; 26 - кольцо уплотнительное.
Принцип работы
При подводе в отверстие А рабочая жидкость по каналу Г в штоке 5 поступает в поршневую полость гидроцилиндра, гильза 1 перемещается влево относительно штока, при этом рабочая жидкость из штоковой полости через трубу Духодит на слив через отверстие Б. При подводе рабочей жидкости в отверстие Б происходит перетечка рабочей жидкости в порядке, обратном вышеописанному, и гильза 1 перемещается вправо относительно штока.
Техническая характеристика
Диаметр поршня, мм | 125 | Диаметр штока, мм | 100 | Ход поршня, мм | 5000 | Давление номинальное, МПа | 20 | Давление максимальное, МПа | 25 | Усилие на штоке толкающее, Т.С. | 29 | Усилие на штоке тянущее, Т.С. | 10 | Масса, кг | 398 |
Возможные неисправности и способы их устранения Неисправность | Причина | Способ устранения | Проседание под нагрузкой штока гидроцилиндра | Перетечка масла между полостями гидроцилиндра, течь масла через уплотнения, износ и растрескивание колец, кромки уплотнений | Заменить поврежденные или изношенные уплотнения или уплотнительные кольца | После замены уплотнений шток проседает, наружные течи по штоку продолжаются | Забоины, продольные и поперечные риски на штоке, изгиб штока | Заменить гидроцилиндр |
Эксплуатация гидроцилиндра телескопирования стрелы Эксплуатация гидроцилиндра телескопирования стрелы автокрана должна производиться в соответствии с руководством по эксплуатации автокрана, где используется гидроцилиндр КС-35714.63.900-1, КС-35714.63.900-02, КС-35714.63.900-04, с учётом функционального назначения и в соответствии с требованиями ГОСТ 16514-96. Монтаж, эксплуатация, демонтаж гидроцилиндра опор должны вестись персоналом, ознакомленным с правилами эксплуатации как автокрана, так и входящего в его состав гидроцилиндра опоры при строгом соблюдении техники безопасности. Рабочие жидкости, применяемые для успешного функционирования гидроцилиндра выдвижения (втягивания) секций стрелы КС-35714.63.900-1/-02;-04 (125х100х5000), должны иметь кинематическую вязкость 8...2000 мм /с в температурном диапазоне окружающей среды от минус 60-ти до плюс 55-ти градусов по Цельсию и температур рабочей жидкости от минус 10-ти до плюс 80-ти градусов по Цельсию Класс чистоты рабочей жидкости не должен быть грубее 14 по ГОСТ 17216-2001. Тонкость фильтрации рабочей жидкости - 25 мкм Гидроцилиндры - выдвижения секций стрелы, подъема стрелы, выдвижения выносных опор, вывешивания крана Компания «Кран-мастер» предлагает к поставке все гидроцилиндры для автокранов: гидроцилиндр КС, гидроцилиндр подъёма стрелы, гидроцилиндр выдвижения опор, гидроцилиндр выдвижения стрелы, гидроцилиндр опоры на автокраны серии КС отечественного производства марок «Ивановец», «Галичанин», «Клинцы», «Угличмаш», «Челябинец», «Камышин» и др. Сотрудничая со многими заводами-изготовителями, имеем возможность поставки в кротчайшие сроки, как оригинальных гидроцилиндров,так и их аналогов. 100% комплектация заявки. Имея всегда в наличии на складе в г. Челябинске наиболее востребованные запчасти автомобильных кранов марки «Ивановец»: КС-3571, КС-3577, КС-3574, КС-35714, КС-35715, КС-45714, КС-45717, АК-25, КС-54711, КС-54712, КС-55711, КС-55717, КС-6476, КС-6478 а также, поддерживая тесное сотрудничество с предприятиями изготовителями, мы гарантируем – ваша заявка будет полностью скомплектована в кратчайшие сроки. Наша компания успешно сотрудничает с известными сервисными центрами по всей России и Казахстану, а так же зарекомендовала себя среди владельцев автокранов, как надежные поставщики запчастей.
