Спецтехника → Автогрейдеры

Автогрейдеры Компания Кран-Мастер осуществляет продажу автогрейдеров после проведения полного капитального ремонта на выгодных условиях! Лучшие цены на краны гусеничные представлены на нашем сайте. Осуществляем доставку техники в следующие города: Челябинск, Екатеринбург, Москва, Санкт-Петербург, Уфа, Казань, Пермь, Тюмень, Омск, Сургут, Сочи, Ростов-на-Дону, Нижний Новгород, Новосибирск, Сургут, Усть-Кут, Красноярск, Самара, Владивосток, Хабаровск, Астана, Усть-Каменогорск, Тараз, Караганда, Актобе, Талдыкорган, Кызыл орда, Кустанай, Павлодар, Шымкент, Уральск, Петропавловск, Кокшетау, Актау, Атырау, , Бишкек, Ош, Джалал-Абад, Каракол, Токмок, Узген, Балыкчы, Кара-Балта, Нарын, Талас, Кызыл-Кия, Кант, Кара-Суу, Таш-КумырКара-Куль, Исфана, Майлуу-Суу, Токтогул, Кочкор-Ата, Ноокат по всей России (Казахстан, Белоруссия, Украина, Киргизия).
Автогрейдеры Компания Кран-Мастер осуществляет продажу автогрейдеров после проведения полного капитального ремонта на вы ...

Предлагаем к поставке автогрейдеры производства "ЧСДМ" с капитального ремонта.


Описание. Гре́йдер прицепная или самоходная машина для планировки и профилирования площадей и откосов, разравнивания и перемещения грунта, снега или сыпучих строительных материалов.

Выполнение всех функций грейдера происходит с помощью специального рабочего органа — отвала с ножом, который смонтирован на раме машины. Его можно поднимать, опускать, поворачивать в горизонтальной и вертикальной плоскости.

Самоходные грейдеры носят также название автогрейдеры. Отвал автогрейдера снабжен механическим или гидравлическим управлением, приводимым в действие от двигателя.

Иногда на автогрейдере устанавливается вспомогательный орган — кирковщик, который состоит из 7—11 зубьев, предназначенных для разрушения дорожных одежд и покрытий при ремонте дорог.

Грейдеры применяются при строительстве и содержании дорог, аэродромов, в сельском хозяйстве.

Назначение, классификация, индексация, основные параметры и технические характеристики

Автогрейдеры относятся к группе землерой-но-транспортных машин, состоящих из грейдерного оборудования и базовой машины. Предназначены автогрейдеры для профилирования и планировки поверхности земляного полотна дорог; разравнивания и перемещения грунта, гравия, щебня при устройстве и ремонте дорог; устройства кюветов и выемок; очистки дорог от снега.

Технические характеристики автопогрузчиков. Автогрейдеры классифицируют по присущим их конструкции признакам: массе, колесной формуле, типу задней тележки, типу трансмиссии. Масса авто грейдера предопределяет деление их на легкие (9-10 т), средние (10-13 т) и тяжелые (13-19 т) землерой-но-транспортные машины. Колесная формула влияет на тяговое усилие авто грейдера и его планирующие способности, определяется сочетанием букв А+Б+В, где А — число осей с управляемыми колесами, Б — число осей с ведущими колесами, В — общее число осей. Например, колесная формула выпускаемых автогрейдеров 1+2+3 означает трехосные машины с двумя ведущими осями. По типу задней тележки автогрейдеры делятся на два исполнения: с балансирами, в которые встроены бортовые редукторы, являющиеся составной частью заднего ведущего моста (для легких и средних грейдеров), с балансирами в виде балок, соединяющих раздельные задние ведущие мосты (для грейдеров тележного типа). По типу трансмиссии бывают автогрейдеры с механической и гидромеханической трансмиссией.

К основным параметрам автогрейдера относятся конструктивная масса, удельный показатель мощности, размеры отвала (длина и высота), скорость движения машины, дорожный просвет, угол аезания ножа отвала, загрубление отвала, углы срезания откосов. Конструктивная масса определяет тип машины и составляет для легкого авто грейдера 9, среднего 13 и тяжелого 19 т. Удельный показатель мощности определяется отношением мощности двигателя к конструктивной массе автогрейдера и составляет 7, 36—11 кВт/т. Длина отвала выражает расстояние между двумя торцами без удлинений. Высота отвала Н определяется по хорде, проведенной через режущую кромку ножа и верхний край лобового места отвала. Скорость движения назначается для режима резания грунта (не более 4 км/ч) и транспортного положения ( не менее 35 км/ч). Дорожным просветом, называется расстояние между ровной поверхностью основания и режущей кромкой отвала, поднятого до транспортного положения. Угол резания ножа регулируют в зависимости от типа режущей среды и измеряют между плоскостью, проведенной от режущей кромки ножа касательно цилиндрической поверхности лобового места отвала, и опорной поверхностью машины. Загрубление отвала — вертикальное расстояние по режущей кромке ножа между положением, когда отвал находится на опорной поверхности автогрейдера и его положением при опущенном ноже опорного основания. Углами срезания откосов считаются углы между опорной поверхностью и режущей кромкой отвала за пределами основной рамы.

Устройство. Автогрейдер имеет оригинальную длинно- базовую конструктивную схему, отвечающую как нельзя лучше своему прямому назначению: быть способным качественно планировать и профилировать поверхность грунта за счет расположения рабочего органа (отвала) между разнесенными на значительное расстояние ходовыми колесами. Эта трехосная на пневматических шинах машина, снабженная собственной силовой установкой (дизельным двигателем) для привода ходовой части, управляется одним машинистом.

Состоит автогрейдер из следующих основных частей: длинной и выгнутой горбом в средней части основной рамы, служащей для установки на ней всех механизмов автогрейдера и опирающейся сзади на заднюю тележку, снабженную балансирами с ведущими пневмоколесами, а спереди — на переднюю ось с управляемыми колесами; двигателя, закрепленного сверху рамы над задней тележкой; трансмиссии, передающей вращение от двигателя к ведущим колесам и гидронасосам и пр.; отвала, расположенного в пространстве под выгнутой узкой в плане частью рамы, называемой хребтовой балкой, на специальной тяговой раме, закрепленной с помощью сферического шарнира на концевой части хребтовой балки над передней осью, и двух гидроцилиндров гидросистемы управления отвалом, установленных также на сферических шарнирах на кронштейнах с двух сторон хребтовой балки в ее самой приподнятой части; кабины с органами и пультом управления и сиденьем машиниста, дополнительного оборудования (отвала бульдозера, кир- ковщика и др.) с гидроцилиндрами для их привода; капота с откидными стенками, закрывающего двигатель, и электросистемы сигнализации и освещения.

Говоря об особенностях отдельных частей автогрейдера, можно дополнительно отметить, что основная продольная рама, имеющая изгиб в вертикальной плоскости, изготавливается сварной, должна быть прочной и жесткой, способной воспринимать без повреждений все статические и динамические нагрузки, действующие в горизонтальной и вертикальной плоскостях рабочего оборудования автогрейдера и его колес.

Над задней тележкой удачно скомпонованы двигатель с системами его запуска и радиатором охлаждения, закрытыми капотом, элементы трансмиссии (муфта, коробка передач, редукторы и пр.) и кабина со всем оборудованием. При такой компоновке создается полезная нагрузка на ведущие колеса и, кроме того, из кабины машиниста открывается достаточно хороший обзор вперед по ходу машины и на всю зону расположения отвала, что позволяет машинисту автогрейдера непосредственно наблюдать за самим процессом обработки грунта на дороге при любых положениях отвала в пространстве. Причем сиденье машиниста располагается в кабине почти над осью балансиров задней тележки и, таким образом, при любых покачиваниях балансиров при прохождении задними колесами неровностей на дороге положение тела машиниста особенно не меняется, что обеспечивает нормальные условия его работы. Расположение ведущих колес задней тележки непосредственно под двигателем и под кабиной машиниста с расположенными внутри органами управления позволяет также Удачно скомпоновать трансмиссию, сделать несложной систему управления ею.

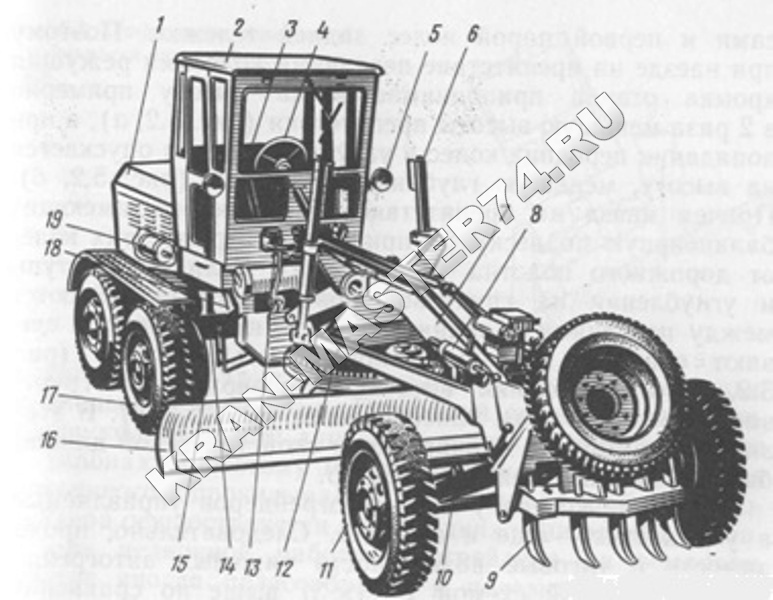

Рис. 5.1. Автогрейдер

Основной рабочий орган автогрейдера расположен примерно посередине расстояния между передними колесами и первой парой колес задней тележки. Поэтому при наезде на препятствие передними колесами режущая кромка отвала приподнимается на высоту примерно в 2 раза меньшую высоты препятствия (рис. 5.2, а), а при попадании передних колес в углубление отвал опускается на высоту, меньшую глубины углубления (рис. 5.2, б). Причем наезд на препятствие задних колес, имеющих балансирную подвеску, не приводит к отрыву этих колес от дорожного полотна (рис. 5.2, в). Если же выступы и углубления на грунтовой поверхности оказываются между передними и задними колесами, то выступы срезают отвалом вровень с поверхностью грунта (рис. 5.2,г), а углубления вровень с поверхностью грунта засыпают срезанным ранее грунтом (рис. 5.2, д). В этом заложены высокие планирующие свойства такой длинно- базной машины, как автогрейдер.

Передние колеса у всех автогрейдеров управляемые, а у тяжелых — еще и ведущие. Следовательно, проходимость и тяговые возможности тяжелых автогрейдеров (с колесной схемой 1X3X3) выше по сравнению с автогрейдерами среднего и легкого типа (с колесной схемой 1X2X3).

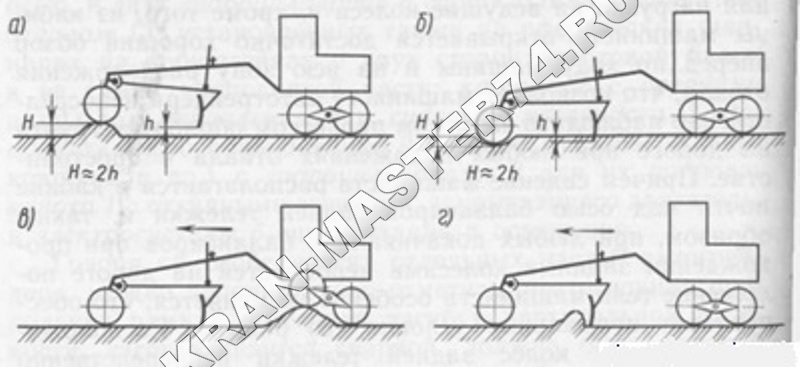

Рис. 5.2. Особенности использования длиннобазной схемы автогрейдера

Большое значение для автогрейдера имеет его поперечная устойчивость при работе на откосах, склонах. С целью повышения поперечной устойчивости на наклонных поверхностях на автогрейдерах предусмотрен наклон передних колес (рис. 5.3), осуществляемый с помощью специального механизма.

Рис. 5.3. Повышение поперечной устойчивости автогрейдера на уклоне

Благодаря своему наклону передние колеса всегда занимают вертикальное положение на уклонах, и поэтому машина более устойчива против поперечного опрокидывания. Нормальная работа автогрейдера осуществляется при его движении вперед. Однако при челночной работе автогрейдера на земляном полотне иногда целесообразно и полезно использовать возвратные движения машины задним ходом. Поэтому конструкцией предусмотрен поворот отвала на 180° и более. Кроме того, на обратной стороне отвала иногда устанавливается дополнительное откидное оборудование (например, рыхлительное), работающее при нормальном расположении отвала, но при движении автогрейдера задним ходом.

В основном на автогрейдерах стоят механические трансмиссии, состоящие из комплекса зубчатых и карданных передач с муфтами сцепления. Они достаточно просты, надежны и проверены в работе. Так как частота вращения коленчатого вала двигателя значительно выше частоты вращения ведущих колес автогрейдера, то все применяемые механические передачи являются понижающими, т. е. позволяют снижать обороты валов по мере удаления от двигателя. А так как сопротивление на колесах при работе и транспортных перемещениях автогрейдера меняется в широком диапазоне (в 10…12 раз), то в механической трансмиссии автогрейдера предусматривается коробка передач для создания на колесах различного по величине крутящего момента.

Управление такой коробкой передач требует умения и определенных навыков от машиниста; неправильный выбор передачи вызывает перегрузку двигателя и элементов трансмиссии, снижает эксплуатационные возможности автогрейдеров.

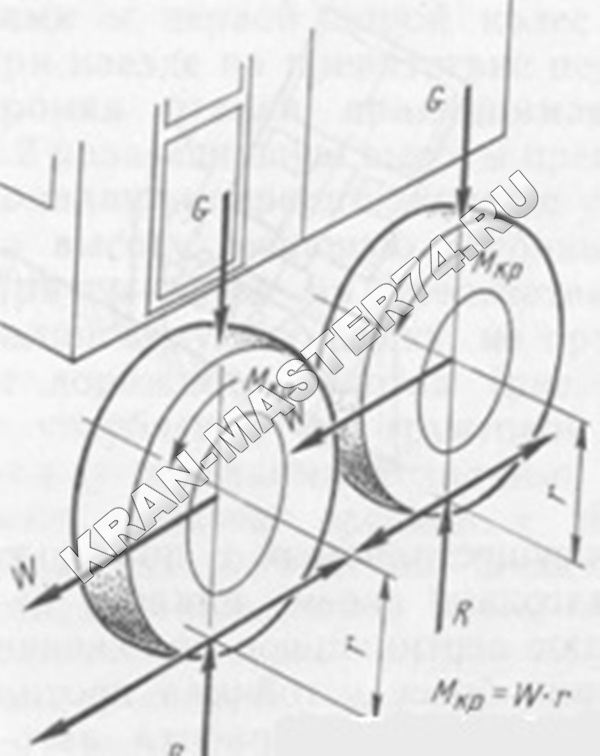

Рис. 5.4. Схема сил на ведущих колесах автогрейдера

С целью устранения этого в последнее время на автогрейдерах начинают применять так называемую гидромеханическую трансмиссию, в которой вместо муфты сцепления (между двигателем и трансмиссией) установлен гидротрансформатор, позволяющий автоматически в широких пределах менять крутящий момент на колесах и их скорость в зависимости от возникающего на колесах сопротивления. Естественно, что это позволяет упростить коробку передач, т. е. механическую часть трансмиссии, улучшает условия труда машиниста, тяговые свойства автогрейдера и его проходимость, снижает динамические нагрузки в трансмиссии. Эти преимущества, являющиеся следствием применения гидротрансформатора, проистекают из самой его конструктивной сути. При применении гидротрансформатора отсутствует жесткая кинематическая связь между двигателем и трансмиссией, так как сам гидротрансформатор (рис. 5.5) содержит три не связанных между собой элемента (насосное колесо, реактор и турбинное колесо), расположенные в закрытом корпусе с жидким маслом. Причем насосное колесо связано с двигателем, а турбинное — с трансмиссией. При вращении от двигателя насосного колеса приводится в движение масло, оно направляется реактором в сторону турбинного колеса и приводит его во вращение, а вместе с ним и трансмиссию.

Рис. 5.5. Схема гидротрансформатора 1 — турбинное колесо; 2 — реактор; 3 — насосное колесо

Если сопротивление на колесах автогрейдера растет, частота вращения турбинного колеса падает, но растет крутящий момент на нем. Но при этом двигатель и насосное колесо продолжают вращаться почти в прежнем режиме, так как в потоке масла происходит как бы проскальзывание турбинного колеса относительно насосного. Это позволяет, не перегружая двигатель, создавать на колесах автогрейдера максимальные крутящие моменты (под нагрузкой турбинное колесо может даже остановиться, не стопоря двигатель). Таким образом гидротрансформатор дает возможность в соответствии с так называемым коэффициентом трансформации (отношением крутящего момента на застопоренном турбинном колесе к крутящему моменту на насосном колесе) бесступенчато изменять тяговые способности автогрейдера до 3,5 раза на каждой передаче. Конечно, это повышает производительность автогрейдера, особенно при тяжелых режимах работы. Вместе с тем применение гидротрансформатора пока удорожает конструкцию автогрейдера и усложняет его обслуживание.

Предлагаем к поставке автогрейдеры производства "ЧСДМ" с капитального ремонта.Описание. Гре́йдер прицепная или самоходная машина для планировки и профилирования площадей и откосов, разравнивания и перемещения грунта, снега или сыпучих строительных материалов.Выполнение всех функций грейдера происходит с помощью специального рабочего органа — отвала с ножом, который смонтирован на раме машины. Его можно поднимать, опускать, поворачивать в горизонтальной и вертикально..
Автогрейдер ДЗ-98 описание, технические особенности, характеристики.
Автогрейдер ДЗ-98 описание, технические особенности, характеристики.
Наша компания реализует автогрейдер ДЗ-98 новые и с капитального ремонта, по невысоким ценам, отлаженный комплекс мероприятий по контролю за качеством, позволяет выделяться нашим грейдерам ДЗ-98 из многих заводов, что доказывается невозвратом за все время нашей работы.
20 000 000 р.
Автогрейдер ДЗ-98 после капитального ремонта
Автогрейдер ДЗ-98 после капитального ремонта
Наша компания предлагает Вам купить Автогрейдер ДЗ-98 производства ЗАО "ЧСДМ" с капитального ремонта выполненного в заводских условиях. Гарантия качества и выгодных цена на автогрейдер ДЗ-98!
3 700 000 р.
Автогрейдер ДЗ-98
Автогрейдер ДЗ-98
Наша компания предлагает Вам купить новый Автогрейдер ДЗ-98 производства ЗАО "ЧСДМ" под индивидуальные задачи по самым выгодным ценам в регионе.
4 650 000 р.
Автогрейдер ДЗ-98
Автогрейдер ДЗ-98
Наша компания предлагает Вам купить новый Автогрейдер ДЗ-98 производства ЗАО "ЧСДМ" под индивидуальные задачи по самым выгодным ценам в регионе.
4 650 000 р.
Автогрейдер ДЗ-98 с капитального ремонта
Автогрейдер ДЗ-98 с капитального ремонта
Наша компания предлагает Вам купить новый Автогрейдер ДЗ-98 производства ЗАО "ЧСДМ" под индивидуальные задачи по самым выгодным ценам в регионе.
4 650 000 р.
Автогрейдер ДЗ-98 с капитального ремонта
Автогрейдер ДЗ-98 с капитального ремонта
Наша компания предлагает Вам купить новый Автогрейдер ДЗ-98 производства ЗАО "ЧСДМ" под индивидуальные задачи по самым выгодным ценам в регионе.
4 650 000 р.
Автогрейдер ДЗ-98
Автогрейдер ДЗ-98
Компания Кран-мастер реализует автогрейдер ДЗ-98 на выгодных для Вас условиях. Качественное исполнение, многофункциональность и простота в управлении ДЗ-98 выводит его в ряды самой востребованной техники.
4 650 000 р.

Автогрейдеры Компания "Кран-Мастер" реализует автогрейдеры с капитального ремонта по невысоким ценам, отлаженный комплекс мероприятий по контролю за качеством, позволяет выделяться нашим кранам из многих заводов, что доказывается невозвратом за все время нашей работы. Доставка техники в города: Челябинск, Екатеринбург, Москва, Санкт-Петербург, Уфа, Казань, Пермь, Тюмень, Омск, Сургут, Сочи, Ростов-на-Дону, Нижний Новгород, Новосибирск, Сургут, Усть-Кут, Красноярск, Самара, Владивосток, Хабаровск, Астана, Усть-Каменогорск, Тараз, Караганда, Актобе, Талдыкорган, Кызыл орда, Кустанай, Павлодар, Шымкент, Уральск, Петропавловск, Кокшетау, Актау, Атырау, , Бишкек, Ош, Джалал-Абад, Каракол, Токмок, Узген, Балыкчы, Кара-Балта, Нарын, Талас, Кызыл-Кия, Кант, Кара-Суу, Таш-КумырКара-Куль, Исфана, Майлуу-Суу, Токтогул, Кочкор-Ата, Ноокат по всей России (Казахстан, Белоруссия, Украина, Киргизия).
Автогрейдеры Компания "Кран-Мастер" реализует автогрейдеры с капитального ремонта по невысоким ценам, отлаженный комплекс мероприятий по контролю за качеством, позволяет выделяться нашим кранам из многих заводов, что доказывается невозвратом за вс ...
