Опорно-поворотное устройство ОПУ 1400 (У1230.03А.000-09) автокрана Ивановец КС-2571, КС-3571, КС-3577, КС-3574

ЗапчастиОпорно-поворотное устройствоОПУ для автокрана → Опорно-поворотное устройство ОПУ 1400 (У1230.03А.000-09) автокрана Ивановец КС-2571, КС-3571, КС-3577, КС-3574

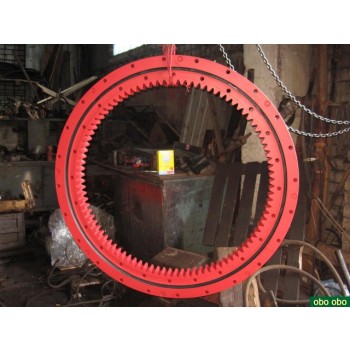

Опорно-поворотное устройство ОПУ 1400 (У1230.03А.000-09) автокрана Ивановец КС-2571, КС-3571, КС-3577, КС-3574
Кликните для увеличения.
Прокрутить влево
Прокрутить вправо

Опорно-поворотное устройство ОПУ 1400 (У1230.03А.000-09) автокрана Ивановец КС-2571, КС-3571, КС-3577, КС-3574
Артикул: У1230.03А.000-09
Опорно-поворотное устройство предназначен для вращения верхней части крана относительно неповоротной платформы, шасси. В наличии комплекты болтов крепления опорно поворотного устройства, редуктор, тормозной шкив, зубчатый венец.
Цена: по согласованию
Кол-во шт.
+7 (351) 222-30-43, e-mail: 2223043@mail.ru
Гарантия качества на запчасти, доставка по России, скидки

Поделиться:

Опорно-поворотное устройство У1230.03А.000-09 Опорно-поворотное устройство ОПУ 1190, 1400, 1451, 1460 для автокранов, а также в наличии болты крепления ОПУ, шестерни, колеса зубчатые, валы, подшипники, муфты, звездочки

В продаже опорно-поворотные устройства для автокранов Галичанин, Ивановец, Газак, Челябинец, Клинцы, Мотовилиха, Ульяновец. В наличии ОПУ 1460, 1451 (24;40 отв.), 1400 (24;40 отв.), 1900 и др.

Опорно-поворотное устройство для спецтехники, или ОПУ – это механизм, имеющий форму круга, функция которого заключается в передаче нагрузок, таких, как грузовой момент, вертикальные и горизонтальные силы, от поворотной части строительной техники на неповоротную. Основное назначение узла – обеспечивать плавный поворот крановой, либо иной подъемной установки, с целью выполнения текущих работ. ОПУ применяется в автокранах, гусеничных и башенных кранах, автовышках и экскаваторах. Опорно-поворотные устройства для спецтехники изготавливаются из высококачественного стального проката разных марок, как правило, из легированной стали с термообработкой, чтобы обеспечить надежность и долговечность.

Опорно-поворотное устройство для спецтехники есть, по сути, очень большой радиально-упорный подшипник, диаметром от метра 1,1 и почти до трех, 2,5 в зависимости от типа машины. Он воспринимает комбинированные нагрузки при вращении поворотной платформы крана или экскаватора, сопротивляется опрокидывающему моменту, обеспечивает плавный поворот под нагрузкой верхней части за счет роликов, или шариков. Элементы качения ОПУ (ролики для одних машин, один или два ряда шариков для других) «бегут» по торцевым дорожкам погонов опоры (зубчатых полуобойм).
Каждое опорно-поворотное устройство для спецтехники имеет свое количество крепежных отверстий, для установки зубчатого венца ОПУ посредством болтов к неповоротной платформе. Размер ОПУ и число крепежных отверстий зависят от рабочих нагрузок техники. Во время эксплуатации опорно-поворотные устройства должны постоянно смазываться марками смазочных веществ, указанных в паспорте, как правило, это «ЦИАТИМ 201», «ЛИТОЛ 24» и их аналоги, причем смешивать разные типы не допускается, применяются пресс-масленки либо специальные шприцы.
Вся рабочая система ОПУ находится в защищенном пространстве с уплотнителями, что позволяет избежать проникновения загрязнений внутрь опорно-поворотного круга.

Типы опорно-поворотных устройств
Все опорно-поворотные устройства для спецтехники условно делятся на несколько типов. Первый - шариковое опорно-поворотное устройство. Оно бывает как с внешним, так и внутренним зацеплением, применяется для подъемно-транспортной техники и в отдельных отраслях машиностроения, обеспечивая работу стационарных подъемно-поворотных устройств. Следующий тип - роликовое опорно-поворотное устройство, оно также выпускается с внешним и внутренним зацеплением, область применения идентична.
Наконец, трехрядное роликовое опорно-поворотное устройство, с внутренним и внешним зацеплением. Спектр его применения немного шире, это как общее машиностроение, любая подъемно-транспортная техника, так и железнодорожные краны, и краны, расположенные на судах.

Предложения компании Кран-Мастер. Но при этом требования по качеству и гарантийной наработке всех ОПУ одинаковы, выбрать же нужное изделие именно для Вашей техники помогут специалисты компании Кран-Мастер. На наших складах всегда находятся в большом ассортименте практически любые опорно-поворотные устройства для спецтехники, если Вам необходимо заказать крупную партию, то и с этим нет проблем. После заключения договора мы доставим товар в любую точку Российской Федерации.
Ценовая политика компании Кран-Мастер позволяет поддерживать конкурентоспособные цены, стоимость доставки при этом остается невысокой.

Помимо реализации, нами предлагается установка опорно-поворотных устройств, в сжатые сроки по минимальным ценам, если Вы приобрели ОПУ для спецтехники в нашей компании. Кроме этого, компания Кран-Мастер может восстановить опорно-поворотное устройство б/у, если его текущее состояние позволяет это сделать. Ремонт ОПУ для спецтехники стал в последнее время востребованным направлением, учитывая высокую стоимость некоторых марок ОПУ и сложную финансовую обстановку в стране.

Примерный перечень выполняемых нами работ выглядит так:

- установка опорно-поворотных устройств спецтехники, новых и прошедших ремонт, как отдельный вид услуги
- замена ОПУ во время ремонта и обслуживания бывших в употреблении машин, если мы выполняем капитальный ремонт спецтехники, либо срочный ремонт техники
- диагностика ОПУ непосредственно на объекте, с целью определения его пригодности к дальнейшей эксплуатации, для этого наши специалисты выезжают на место, при необходимости замены ОПУ оперативной решается вопрос о сроках и месте его проведения
- предоставление заказчику подробной сметы на проведение всех работ, с учетом стоимости материалов, непосредственно работы и транспортировки, если таковая потребуется

Компания Кран-Мастер выполняет такие виды работ по ремонту ОПУ, как:
- замену тел качения (ролики или шарики), прокладок между погонами, замена специальных болтов и гаек
- очистка зубчатых погонов и последующая окраска
- при необходимости – проточку нижнего прогона
- сборка готового комплекта
- заполнение смазкой
- испытание работоспособности готового изделия на стенде.

Более подробную информацию о ценах, наличии продукции, условиях поставки Вы сможете получить, позвонив по указанным на сайте телефонам.
Опорно-поворотное устройство У1230.03А.000-09 Опорно-поворотное устройство ОПУ 1190, 1400, 1451, 1460 для автокранов, а ...

Опорно-поворотное устройство У1230.03А.000-09 автокрана Ивановец КС-2571, КС-3571, КС-3577, КС-3574


Опора поворотная У1230.03А.000-09 представляет собой подшипник большого диаметра, внутреннее кольцо которого имеет зубья, для зацепления с шестерней, закрепленной на выходящем валу редуктора. Редуктор вращаемый аксиально-поршневым гидромотором, передает вращение на шестерню, шестерня поворачивает внутреннее кольцо опорно-поворотного устройства, жестко закрепленное на нижней части рабочей платформе автокрана, соответственно, вращение передается и самой платформе, с закрепленными на ней кабиной машиниста, стрелой, лебедками.


Основное назначение У1230.03А.000-09 – передача вращательного момента от механогидравлического привода к рабочей платформе. Однако, данный узел также принимает непосредственное участие в подъеме и опускании грузов – распределяя вертикальные и радиальные нагрузки между поворотной и ходовой частью крана.


Как видите – это довольно важный механизм, который делает работу автокрана более экономичной, препятствует авариям, выполняет другие функции. И если ОПУ У1230.03А.000-09  все еще выпускается, то для некоторой более старой техники подобные детали уже сняты с производства, вместе с самой техникой. Специалисты компании «Кран-Мастер» помогут найти качественное б/у устройство, а также восстановить сломанный блок, вернув ему прежнюю работоспособность. На все работы, производимые в наших мастерских, мы даем официальную гарантию.


Технические характеристики ОПУ 1400 на 24 отверстия


Наименование значения

Параметры значения

Диаметр (внешний)

1400 мм

Диаметр (внутренний)

1088 мм

Число зубьев

137

Высота одного зуба

80 мм

Модуль зуба

8

Угол зацепления

20°

Нагрузка тангенциальная (максимальная)

59 кН

Высота ОПУ

95 мм

Масса

353 кг

Материал колец

Сталь 50Мn

Количество крепежных отверстий наружного кольца

24

Диаметр крепежных отверстий наружного кольца

22 мм

Количество пресс-масленок

4

Рабочий диапазон температур

От -40 до +40°С

Твердость внутреннего и наружного колец

HB230÷280


Типы опорно-поворотных устройств


ОПУ шарикового типа в качестве тела качения используются стальные шарики, между которыми располагаются пластиковые «сухарики» - разделители. Шарики могут располагаться в 1 или несколько рядов.

ОПУ роликового типа здесь в качестве тел качения используются ролики, располагающиеся однонаправленно или крест-накрест относительно друг друга. Ролики также могут располагаться в 1 или несколько рядов. Специалисты отмечают, что роликовые опорно-поворотные устройства имеют перед шариковыми определенные преимущества. В частности, они более долговечны и их проще смазывать.

Комбинированные ОПУ в этом случае между кольцами располагаются как шарики, так и ролики.


Техническое обслуживание У1230.03А.000-09 необходимо внимательно следить за уплотнителями и болтовыми соединениями.


Проверка уплотнителей:

  • целостность уплотнителей проверяется визуально;
  • после смазывания остатки смазочного материала удаляются сухой ветошью, также необходимо убрать с поверхности пыль, грязь, песок и т. п.

Проверка болтовых соединений:

  • проверяется затяжка соединений, если замечается хоть одно незатянутое соединение, необходимо тщательно проверить все болты;
  • первая проверка затяжки производится сразу после установки нового ОПУ, затем, через 1-2 рабочих смены, производится повторная проверка, в дальнейшем проверка производится через 200, 600, 1200 часов работы;
  • замена болтов производится через 12000-14000 часов работы.

Данное ОПУ производится известным ивановским заводом ОАО «Автокран». Изделие, массой 353 килограмма относится к опорно-поворотным устройствам внутреннего зацепления и используется на автомобильных кранах «Ивановец», «Дрогобыч», «Мотовилиха».

Купить поворотную опору У1230.03А.000-09 в ООО «Кран-Мастер» можно по цене, значительно более низкой, чем среднерыночная. Прежде всего потому, что мы являемся официальными представителями большинства отечественных и ряда зарубежных заводов, производящих строительную, дорожную и прочую специальную технику, а также навесное оборудование и запчасти к ней. Благодаря этому, мы получаем технику и запчасти практически по себестоимости, минуя посредников, что, естественно, отражается на её конечной тоимости.

Обратите внимание, при заключении с ООО «Кран-Мастер» договора об обслуживании крановой или другой техники, не обязательно приобретенной у нас, клиент получает значительные скидки на запасные части, а также на ремонт и перемещение строительной, специальной и прочей тяжелой техники, с помощью автомобильных тягачей и железнодорожного транспорта.



Преимущества работы с компанией «Кран-Мастер»

Индивидуальный подход к каждому клиенту. Мы не стараемся продать любой ценой, для нас важны долгосрочные отношения. Если можно менее дорогим вариантом, мы говорим об этом прямо.

Оперативность. Все заказы мы стараемся обслуживать в день поступления.

Максимальная разгрузка заказчика. Наши менеджеры полностью контролируют сделку – от проверки параметров заказа, отгрузки и доставки (если необходима данная опция).

Опорно-поворотное устройство У1230.03А.000-09 Опорно-поворотное устройство ОПУ 1304, 1400, 1451, 1460, 1600 для автокранов Ивановец, Галичанин, Клинцы, Дрогобыч, Машека, Газпромкран, Угличмаш, Силач, Челябинец, Ульяновец. в наличии болты крепления ОПУ, уплотнитель ОПУ, ролики ОПУ, шестерни, колеса зубчатые, валы, подшипники, муфты, звездочки

Опорно-поворотные устройства (ОПУ) представляют собой конструкционные элементы механизмов, с помощью которых нагрузка будет передаваться от поворотной на неповоротную часть той или иной машины. За счет работы устройства поворотная рама получает возможность свободного вращения применимо к ходовой части. На сайте Техноберинга вы обнаружите широкий выбор опорно-поворотных устройств, цены на которые будут отличаться в зависимости от типа устройства, его размера и прочих технических характеристик. В частности, выделяют опорно-поворотные устройства легкой и фланцевой серии, ОПУ с одним и двумя рядами шариков (стандартная серия), ОПУ прецизионной серии, использующиеся для поворотных столов (кругов), а также устройства с перекрестными роликами, обеспечивающими высокую точность вращения. Дополнительно каждая разновидность ОПУ, относящихся к классу подшипников, подразделяется на отдельные подсерии. И это также оказывает определенное влияние на цену опорно-поворотных устройств.

Существует огромный выбор опорно-поворотных устройств, задействованных в самых различных сферах. В частности, ОПУ могут применяться на сельскохозяйственной технике, на строительных и ремонтных кранах, на эскалаторах, а также на робототехнике, в области изготовления производственных машин, лент и так далее. Без всякого сомнения, опорно-поворотные устройства в значительной степени повышают эффективную работу машин и оборудования. Подвижные элементы техники получают существенный прирост в устойчивости, надежности, а значит и в долговечности. Сегодня без опорно-поворотных устройств не представляют своего существования такие важнейшие отрасли, как машиностроение, космическая промышленность и ракетостроение, судостроение, тяжелая промышленность.

Какие бывают ОПУ?

Существует несколько типов опорно-поворотных устройств, в зависимости от того, где будут применяться ОПУ, различают:
• поворотные устройства для кранов;
• эскалаторов;
• спутниковых антенн;
• робототехники (производственных лент, машин и т. д.).
Опорно-поворотное устройство крана обеспечивает эффективную работу машины. Это устройство соединяет поворотную и не поворотную часть крана. ОПУ обеспечивает надежность и устойчивость крана. Стоит заметить, что в зависимости от того, где будет применяться система, она имеет определенные размеры и характеристики.

Из чего состоит ОПУ?
На машинах и кранах выделяют три вида опорно-поворотных устройств:
1. Малокатковые.
2. Шариковые.
3. Нормализованные роликовые.

Шариковые ОПУ состоят из наружной и внутренней обоймы, а также шариков. Наружная обойма состоит из двух колей, которые стянуты болтами.
Роликовые опорно-поворотные устройства состоят из внутреннего и двух наружных колец, а также роликов.


Нормализованные роликовые опорно-поворотные устройства имеют несколько преимуществ:
• Более долговечны и надежны;
• Обладают высокой грузоподъемностью;
• Не требуют дополнительных затрат на установку и обслуживание;
• Равномерно распределяют нагрузку;
• Широко используются в различных отраслях современной промышленности;
• Работают в условиях влажной и пыльной среды;
• Имеют широкий диапазон рабочих температур.

Опорно-поворотные устройства могут иметь до трех рядов роликов или шарикоподшипников. В зависимости от нагрузки на устройство выбирают количество рядов в нем. Чем больше нагрузка, тем больше рядов подшипников должно быть в устройстве.

Использование ОПУ
Опорно-поворотные устройства можно встретить в таких отраслях:
• Машиностроение (эскалаторы, грузоподъемники, мачтовые краны, гусеничные транспортные средства и т.д.);
• Ракетостроительная и космическая промышленность (спутниковые антенны, ракеты, робототехника предназначенная для передвижения на поверхностях планет, например, луноходы и т. п., отслеживающие сигнал устройства, телескопы);
• Пищевая промышленность;
• Судостроение;
• Тяжелая промышленность (нефтепереработка, горнодобывающая, химическое производство и т. д.).


Почему стоит покупать у нас?
ТопМеханикс - компания, которая заботится о качестве предоставляемой продукции. Наша компания сотрудничает только с проверенными поставщиками, которые зарекомендовали себя на мировом рынке, как лучшие. Стоит заметить, что вся представленная на нашем сайте продукция является оригинальной и сертифицированной.

Подробнее о компании
Компания Кран-Мастер производит высококачественные и долговечные такие промышленные комплектующие:
1. Шариковые и роликовые опорно-поворотные устройства
2. Поворотные механизмы
Вся продукция этой компании производиться в России.

Опорно-поворотные устройства
Опорно-поворотные устройства изготовляются размерами до 6 метров и личным весом до 20 тон. Вес и размеры конструкции устройства, как правило, зависит от сферы его применения. Стоит заметить, что наши специалисты готовы изготовить ОПУ под заказ.

ОПУ опорно-поворотное устройство используют:
• В строительной, сельскохозяйственной, промышленной технике;
• В тяжелой промышленности (горнодобывающая, химическая);
• В ракетостроении и судостроении;
• В производстве промышленного оборудования;
• В транспортной и медицинской технике (робототехника, предназначенная для проведения операций).
Стоит заметить, что данная компания является основным поставщиков опорно-поворотных устройств предназначенных для: лопастей, корабельного оборудования, гидроэлектростанций и т. д.

Поворотные устройства
Поворотные устройства состоят из роликового или шарикового опорно-поворотного устройства, приводного механизма и закрытого герметичного корпуса. Поворотные устройства имеют такие характеристики:
• Отлично подобранные компоненты конструкции
• Простота в установке и эксплуатации устройства
• Наличие защитного корпуса
• Продуманная и удобная конструкция
• Целостность конструкции (не требуется времени на монтаж и подбор необходимых элементов)
• Устойчивость к перепаду нагрузки
• Компактность конструкции

Поворотные устройства являются одними из самых необходимых деталей для современной промышленной и строительной техники.

Качество и надежность устройств
Существует множество компаний, которые предоставляют ОПУ, компания Кран-Мастер является одной из лучших на современном рынке. Благодаря опыту сотрудников и новым разработкам линейка и качество предоставляемой продукции постоянно увеличивается и улучшается. Стоит заметить, что компания Кран-Мастер является постоянным участником выставок и конкурсов в отрасли своей специализации.

Выбирайте качество - покупайте у нас
Для того чтобы приобрести качественную и сертифицированную продукцию компании Кран-Мастер не нужно самостоятельно ехать к представителям, это можно сделать на нашем сайте.
Всего в несколько щелчков мыши вы можете заказать и купить то оборудование, которое вам необходимо.
